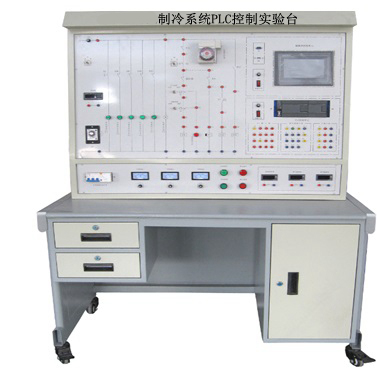

JY-9920L制冷系统PLC控制实验台
“制冷系统PLC控制实验台”是根据教育部“振兴21世纪职业教育课程改革和教材建设规划”要求，按照职业教育的教学和实训要求研发的产品。
适合高职院校、职业学校制冷专业和非制冷类专业的《中央空调工》、《制冷设备维修工》、《制冷设备维修工技师培训教材》的实训教学及制冷专业初、中级工实训考核。
一、装置特点
1.直观性强：部分执行设备布局于面板表面，以便学生了解小型冷库电气控制电路的实物结构，并可直观地观察相应部件的运行动作情况；还设有工作状态指示灯，便于实训操作
二、技术性能
1.输入电源：三相四线（或三相五线）～380V±10% 50Hz
2.工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3.装置容量：＜0.5kVA
4.重 量：100kg
5.外形尺寸：150cm×70cm×154cm
6.安全保护：具有漏电流保护装置，安全符合国家标准
三、实训装置的基本配置与功能
1.电源控制部分
(1)交流电源：提供控制屏工作所需的三相交流电源，可由电源总开关来控制。配有一只指针式交流电压表，通过切换开关可指示输入电网电压值。
(2)安全保护体系：设有电流型漏电保护、过流保护、过载保护、接地保护，可对人身及设备进行有效保护
2.电气控制部分
这一部分包括控制继电器、交流接触器、中间继电器、热保护继电器等，配置FX1N-24MR（AC/DC/RLY）PLC主机，集成数字量I/O（14路数字量输入/10路数字量输出）、一个RS-422通信口，配套编程电缆，7寸触摸屏1台
3.小型冷库电气控制板
电气控制箱前部就是控制面板，面板上印有小型冷库电气控制原理图并设有相应测试点、提供低压断路器、压力控制器、温度控制器、时间继电器、供液电磁阀、各种保护指示灯及各种控制按钮等
4.实训桌
实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固，造型美观大方；设有两个大抽屉，用于放置工具及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训桌还设有四个万向轮，便于移动和固定。
四、实训项目
1.小型冷库电气控制设备的认识与了解
2.小型冷库电气控制系统的运行
3.PLC可编程控制器的技术应用
4.组态技术应用
