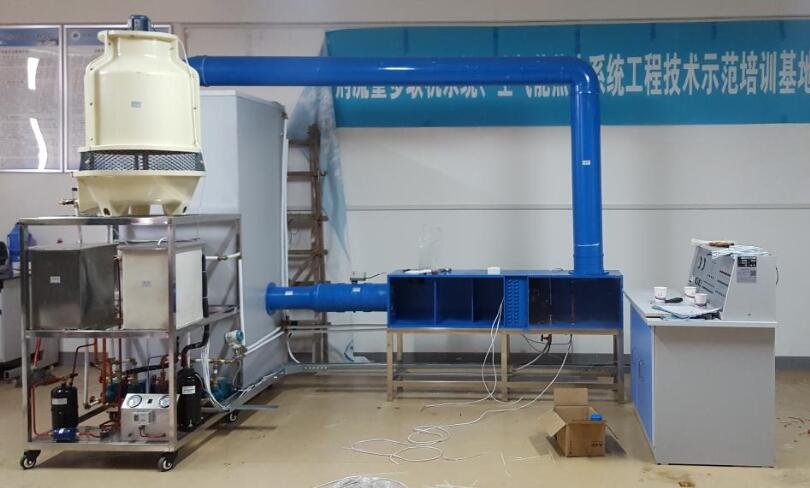

综合式中央空调实验装置（模拟风管 模拟房间 微机控制）

产品描述：
中央空调实验室设备是将中央空调微型化,同时保持整个中央空调系统的完整性和合理性。本实验台能单独演示中央空调的夏天制冷、冬天制热循环,控制系统由总控制台采用数控电路控制。用温度显示器分别检测蒸发器、冷凝器、冷却塔、模拟锅炉的进口温度,便于学员观察了解各物理参数的变化情况和系统的工作状况,实验台增加了一些辅助结构,使其能人为地制造各种在实际中可能产生的系统故障,方便学员了解故障的产生及排除方法。
1.采用全透明材料，模具一次成型，直观性强，有助于教学。
2.整体设计合理，外型美观、仿真、体积小。
3.制冷系统和制热系统均设有多级保护措施，确保设备运行安全可靠。
4.制冷系统采用全铜材料，效率好，使用寿命长。
5.功能全面，即可制冷又可制热，且具有模拟演示系统，及所有的故障设置。
6.具有微机通讯接口，便于远程控制实验设备的工作状态及采集项相关数据。


技术参数：
1.工作电压：220V  50Hz
2.额定功率：制冷2900W  制热2300W
3.额定电流：制冷14A     制热11A
4.制冷剂：R22  1200g
5.冷却水泵：2.5m3/h  扬程 ＞15米
6.制冷风机盘管水泵：1.8m3/h  扬程 ＞15米
7.制热水泵：1.8m3/h  扬程 ＞15米
8.锅炉：1800W  8.5A
9.风机盘管：350m3/h
10.装置外形尺寸：2000×2700×2200mm。


设备配置：
1.总控台主要组成:电源总开关、电压表、电流表、压力表、温度控制器、温度显示器、工作指示灯、故障演示开关等；
2.制冷系统主要组成:压缩机、蒸发器(透明盖)、冷凝器(透明盖)、毛细管、过滤器、膨胀阀、视液镜、储液器、喷淋式冷却培、冷却一级泵、冷却二级泵、制冷一级泵、制冷二级泵等；
3.制热系统主要组成:电热式模式锅炉、制热温度调节器、制热水泵等；
4.制冷、制热系统循环示教板:分别用彩色灯光演示真循环过程；
5.中央空调制冷、制热循环输送管路用新型彩色铝塑管以及铜件连接,并标有明显的走向标志。输送管路经电磁阀、风机盘管输送给模拟房间或模拟风管、根据所需调节风速开关或风量；
6.带电脑串行接口,组成智能化测试装置,系统的控制软件采用全汉化菜单式操作。测温器是高精度的热电锅,自A/D摸数转换器转换成数字信号,经R232电脑接口输出,在电脑安置相关程序之后,屏上清楚记录、采样、通过打印机输出进行理论分析。


外观尺寸：
长度：3500mm 宽度：2200mm 高度：2800mm
