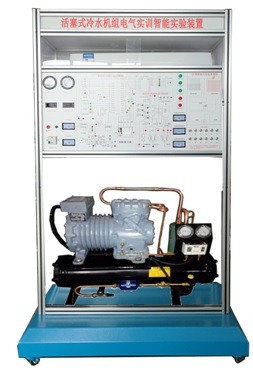

JYRHLS-1型活塞式冷水机组电气实训智能考核装置
“活塞式冷水机组电气实训智能考核装置”是根据教育部“振兴21世纪职业教育课程改革和教材建设规划”要求，按照职业教育的教学和实训要求研发的产品。
适合高职院校、职业学校制冷专业和非制冷类专业的《中央空调工》、《制冷设备维修工》、《制冷设备维修工技师培训教材》的实训教学及相关专业制冷工中、高级实训考核。
一、装置特点
1.该实训考核装置具有智能化、网络化的考核系统，每台装置上配有点阵蓝底背光液晶显示屏及PVC轻触键盘，实训考核功能强大；在实训室管理、考核管理及信息管理方面更加科学；
2.本实训装置以中央空调单台压缩机控制电路为实训考核对象，配套温度及压力保护控制模拟器
3.直观性强：部分执行设备布局于面板表面，以便学生了解活塞式冷水机组电气控制电路的实物结构，并可直观地观察相应部件的运行动作情况；还设有工作状态指示灯，便于实训操作
4.实训性强：可设置故障，学生根据工艺分析故障可能产生的原因，确定故障发生的范围，并进行排故。有利于开展技能鉴定、考核工作。
二、技术性能
1.输入电源：三相四线（或三相五线）～380V±10% 50Hz
2.工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3.装置容量：＜0.5kVA
4.重 量：100kg
5.外形尺寸：120cm×70cm×170cm
6.安全保护：具有漏电压、漏电流保护装置，安全符合国家标准
三、实训装置的基本配置及功能
1.电源控制部分
(1)交流电源：提供控制屏工作所需的三相交流电源，可由电源总开关来控制。配有一只指针式交流电压表，通过切换开关可指示输入电网电压值
(2)安全保护体系：设有电流型漏电保护、过流保护、过载保护、接地保护，可对人身及设备进行有效保护
2.电气控制部分
这一部分包括交流接触器、中间继电器、系统控制器等
3.活塞式冷水机组电气控制考核板
电气控制箱前部就是控制面板，控制面板包括活塞式冷水机组电气控制原理图并设有相应测试点、高低压压力开关、低水温切断保护模拟器、冷水流量保护模拟器、控制回路器、定时器、时间继电器、各种保护指示灯及各种控制按钮等
4.智能化考核系统
可通过键盘或教师机进行故障设置，学生在实训台的电路上进行故障检测，并通过答题器答题，老师在答题器上输入密码查看学生的信息可对学生的考核结果进行自动评分。
5.制冷机组
1）3P谷轮活塞压缩机总输入功率：3kw，1台
2）水泵1台 扬程>10m，水泵流量：1.6m3 /h
3）3P壳管式冷凝器 1台
4）翅片式蒸发器1套
5）储液罐，过滤器1套
四、实训项目
1.活塞式冷水机组电气控制设备的认识与了解
2.活塞式热泵机组电气控制系统的运行
3.智能化考核系统的安装与设置
4.智能化设故与排故训练
