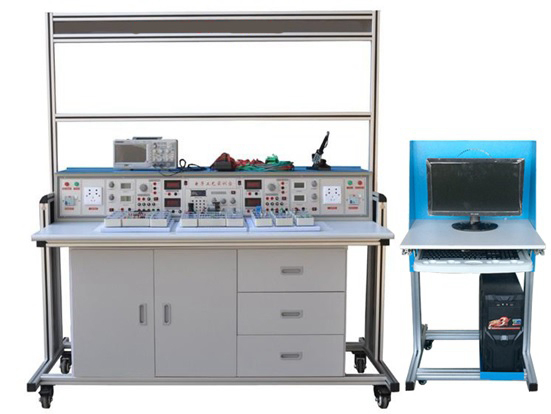

JY-168A型电子工艺实训台

一、电子工艺实训台概述

本实验台适用于高职高专及高级技师的实验、实训要求。适合职业院校的电子电器应用与维修、电子与信息技术、电子技术应用等专业《电工基础》、《电路基础》、《电路》、《电子技术基础》、《电子电路基础》和《电子电路》等课程和非电类专业的《电工与电子技术》中模拟与数字电路模块的数学与实验实训，还可以满足电子实训；电子元件识别与检测、电路板焊接、电子产品装配、电子产品调试、PCB板图的设计等实训项目。

电工电子创新实训模块由ABS塑料盒及PCB板构成，且包括多个组合模块，为学生提供了一个进行综合应用、创新实训，可充分发挥学生潜能的完全开放的平台。

配备开放实验室信息管理系统，为学生动手能力的培养、分析问题解决问题能力的培养、自主实验和创新实验能力的培养均需要一个宽松的、开放的、设备齐全的实验环境。

二、电子工艺实训台技术指标

工作电源：三相五线 AC 3800V±10%  50Hz

温度：－10～40℃；环境湿度：≤90%（25℃）

外形尺寸：长×宽×高=1600×880×1825㎜

整机功耗：≤1.5KW

安全保护措施：具有接地保护、漏电保护功能，安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。

三、电子工艺实训台功能特点

1、由验证书本知识，转向综合应用书本知识，实验、实训安排以培养能力为主导，以技术应用为目标，接近生产实际。

2、由学生独立自主去搭建实验、实训电路，各种模块精心配置，有多个应用组合部件，模块采用有机盒，兼作实物示教，一举多得。

3、装置提供了齐全的各种电源及信号源，以及各种仪表，为学生提供了一个完全开放的，可充分发挥创新潜能的平台，在此平台上，可以做电工电子产品线路的安装调试和排故，还可做技能竞赛、课程设计、毕业设计和科技开发；而且模块维修方便，可放手让学生操作、试验，无后顾之忧。

4、与本装置实训项目均经过反复斟酌、精心配置；其中有许多电工电子产品线路，不仅有利于知识的实际应用，而且可以大大提高学生的学习兴趣。

5、本装置具有广阔的延伸空间，本装置可完成<模拟电子技术>、<数字电子技术>、<电力电子技术>等多门课的实验、实训项目，这样可充分发挥本实训台的利用率，并可节省实验实训场地，性价比大大提高

电子工艺实训台各个功能模块功能构成：

1、总电源

（1）总电源为单相交流220V 电源，经空气断路器（带熔断器及漏电保护），最大额定电

流为5 A，安全可靠。

（2）指示灯：电源线接通电网电源后，红灯亮，表示实训台已接入电源。空气断路器合

闸后，绿灯亮，表示实训台进入正常工作状态。

2、可调直流电源

（1）可调直流电源为DC 0~30V/2A，并带过载、短路保护功能，保护的整定值可进行

调节；直流输出电压采用3 位半数字显示的电压表（0~30V），直流输出电流采用3 位半数字显示的电流表（0~2A） 。

3、多档交流电源和稳压直流电源

（1）多档交流电源3~24V，七档，并带过载、短路保护；当出现过载或短路保护状态时，

报警指示灯亮，解除过流或短路信号后，需手动复位。

（2）稳压直流电源±5V、±12V 四组。

4、数字电压表与电流表

3 位半显示数字电压表一只（0~30V）和3 位半显示数字电流表（0~2A）一只。

5、功率输出函数发生器：

1）采用直接数字频率合成（DDS）产生高精度正弦波，方波和三角波。采用大屏幕LCD显示输出频率、波形，衰减值。

2）正弦波输出幅度≥10V,输出阻抗50Ω，失真度<1%（0.1HZ— 1KHz）。

3）频率范围: 0.1HZ~2MHz, 采用键盘直接输入数字设定频率,。

4）输出幅度采用电位器调节，正弦波输出具有20db,40db衰减。

5）方波占空比可调, 调节范围：1%-99%调节；方波和三角波采用TTL电平输出。

6）频率计最高测量范围100MHz，自动换档。

五、本设备可以完成的实训项目

数字电子技术综合应用

项目一 基本逻辑门电路功能测试

项目二 优先编码器功能测试

项目三 二进制译码器和数据选择器功能测试

项目四 全加器和超前进位全加器功能测试

项目五 数值比较器功能测试

项目六 七段码锁存/译码/驱动器功能测试

项目七 各类触发器功能测试

项目八 双向移位寄存器功能测试

项目九 二 - 五 - 十进制计数器功能测试

项目十 二位十进制计数/译码/驱动/显示电路

项目十一 可逆十进制计数电路功能测试

项目十二 N 进制计数电路功能测试

项目十三 555 定时器基本应用电路

项目十四 微分型单稳态触发器

项目十五 集成单稳态触发器及其应用

项目十六 集成施密特触发器及其应用

项目十七 声光控制节能路灯电路

项目十八 8 线数据传输电路

项目十九 4 位环形计数节拍发生器

项目二十 秒脉冲信号发生器

项目二十一 伺服电机测速与时钟脉冲测频电路

项目二十二 救护车/消防车声响报警电路

项目二十三 D/A 转换器将数码转换成单极性、双极性模拟电压

项目二十四 数控变频三角波—方波发生器

项目二十五 移位寄存器彩灯显示电路

项目二十六 8 位优先编码器抢答电路

项目二十七 触摸式密码电子锁电路

项目二十八 数字钟电路

项目二十九 二位十进制计数符合电路

项目三十 交通灯控制电路

项目三十一 升/降阶梯波形信号发生器

项目三十二 光电转换加/减计数电路

模拟电子技术综合应用、创新实训项目目录

项目一  常用二极管的性能测试及应用

项目二  双极晶体管及场效管输出特性的测定

项目三  单管放大电路的研究

项目四  两极放大电路及负反馈放大电路的研究

项目五  助听器电路的调试（电子产品线路）（综合应用）

项目六  恒流充电电路（场效应管的应用）（电子产品线路）（综合应用）

项目七  三极管放大电路故障排除

项目八  整流、滤波及稳压电路的研究

项目九  直流稳压正、负电源电路的研究

项目十  典型复合互补OTL功率放大电路调试（电子产品线路）（综合应用）

项目十一  OTL功率放大电路的故障排除

项目十二  LM386集成音响功率放大电路及其应用（电子产品线路）（综合应用）

项目十三   运算放大器基本运算电路

项目十四   对由运放器组成的积分运算电路、微分运算电路

项目十五   对由运放器组成的电压比较器传输特性的研究

项目十六   气敏传感器制作烟雾报警器的制作与调试（电子产品线路）（综合应用）

项目十七  方波、三角波和锯齿波发生器电路的研究与测试

项目十八  三角波、方波及正弦波发生器的制作竞赛

项目十九  RC（文式桥式）正弦波振荡器和制作与调试

项目二十  电容三点式LC正弦波发生器

项目二十一 有源滤波电路研究

项目二十二  直流—直流（DC—DC）集成电压变换电路的应用与调试（电子产品线路）（综合应用）

项目二十三  恒温控制电路的制作与调试（竞赛项目）（电子产品线路）（综合应用）
