JY-表面贴装实习系统
一、系统特点
＊ 低成本配置方案，是大中专院校、科研院所焊接的利器
＊ 可完成表面贴装元器件的单、双面板焊接
＊ SMT产品的实际动手操作能力培养和熟练
＊ 掌握SMT焊接知识及整个简易的制造过程
＊ 掌握SMT表面贴装技术的原理和工艺
＊ 掌握SMT表面贴装技术的使用方法和技巧
＊ 提供教学挂图和SMT的教学资源
＊ 常见表面贴装器件（SMD）的结构及区别
二、FC-TP1型表贴工艺参考配套
|
规 格 名 称
|
性 能 参 数
|
数量
|
备 注
|
|

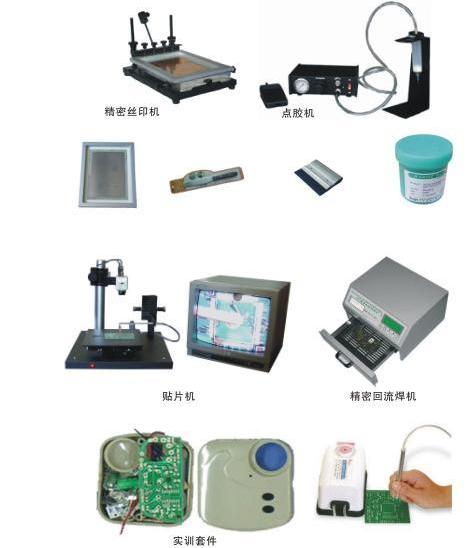

手动高精度丝网印刷机
|
1、最大有效分配面积：440×320mm
2、分配精度：±0.2mm，框架
3、X轴最大可调距离：20mm，
4、工作台Y轴最大可调距离：30mm
5、框架θ角最大可调距离：±20°
6、框架与工作台之间可调距离：0～10mm
7、外形尺寸：450mm×600mm×240mm
|
1
|
|
| 刮刀 | 不锈钢+合金铝材料 SUS#，100mm长度，刮片有刃性，寿命使用长 |
5
|
|
|
手动高精度点胶机
|
可手动轻触控制，由定时器控制每次滴胶时间，定时、定量出胶水，确保每次滴胶一致;可滴胶液体或料，有红胶、黄胶、环氧树脂、锡浆、矽胶、助焊剂等;调节气压，选择适当的时间和针咀，便于改变每次滴胶量和滴胶时间，适合不同需要;微型脚踏控制板;多种规格的塑胶咀适合不同需要。
自动定时：0.01s～30s
重复准确性：±0.5%
外型尺寸：235x165x60(mm)
输入电压：220～240V 50Hz AC
内部电压：24V DC
最小滴胶量：0.01ml
输入气压：2.5～7 bar (35～100psi)
消耗功率：<15W
配套气泵：JD-QB 1台 1、功率：1.1KW，2、气压：8kg/cm2，3、储气量：12升，4、出气量：60L/min，5、电源：220V/50Hz
|
1
|
含气泵一台
|
|
真空吸笔
|
有防静电功能
电源：220V，50Hz
外型尺寸：180×90×70（mm）
整机重量：＜1Kg；气流通道：2
自带膜片式气泵，双人型使用
配置：两根吸笔，吸盘及吸管2根
|
2
|
|
|
手动高精度贴片机
|
特点：
随着电子封装产业的高速发展，芯片的存储量越来越大，引脚越来越多，引脚间距越来越小，用户在贴片焊接过程中，原有的手工贴装方式已无法满足要求。贴片台是一款精密IC贴装设备，良好的视觉效果，精密的位移装置，无需编程，简单的操作过程即可完成准确贴装。
技术参数：
1、贴片速度： 300～600粒/小时
2、配有真空装置，不需包接气源；
3、工作台面：220X220mm
4、XY向调节范围40mm，Z向移动范围80mm
5、旋转角度可调节正负30度
6、内置减压装置，操作快速灵活。
|
1
|
|
|
无铅回流焊机
|
输入电源：AC220V/50～60HZ
峰值功率：3.5kW；
红外线辐射和热风混合加热方式
操作系统：中英文双语操作系统
工作模式：自动回焊模式、可调恒温维修模式
温度曲线段：预热段、加热段、焊接段、保温段、冷却段等共五段
预热段温度设置范围和时间：70～150℃、
时间：0～5Min
加热段温度设置范围和时间：预热温度～250℃
时间：0～5Min
焊接段温度设置范围和时间：加热温度～280℃
时间：0～30S
保温段温度设置范围和时间：
焊接温度～（0～50℃）
有效焊接面积：300×300mm
外形尺寸：420×380×250mm
|
1台
|
|
| 焊锡膏 | 含量为63/37，25Um，500g/瓶 |
10
|
|
| 冰箱 | 总有效容积:48L耗电量：kWh/24h，0.5KW/24H,总重量：20kg,颜色：纯白色, 温度可调,压缩机恒温保温室0-10度。 |
1
|
|
| (SMT)工艺挂图 |
1、尺寸：1200×800mm，彩色喷绘；
2、塑框镶边，内容介绍SMT表面贴装技术工艺及制作流程。
|
1套
|
|
|
（SMT）SMT
实训教学资源
|
SMT视频教学资源及相关学习资料，软件CD |
1套
|
|
| 微型贴片实训产品套件 | 微型贴片收音机套件，JD-FM，用于贴片实训用,含教材制作资料及原理图，以及电子档资料 |
100套
|
|
| （FM）微型贴片实训配套钢网 | 用于FM专用配套使用, FM收音机模板.370X470㎜标准中号模板，不锈钢材料 |
1套
|
|
| D焊膏专用搅拌刀 | 不锈钢材料 SUS#，100mm长度，刮片有刃性，寿命使用长 |
1把
|
|
