电子工艺实训台

一、设备技术指标

1、工作电源：三相五线 AC 220V±10%  50Hz

2、温度：－10～40℃；环境湿度：≤90%（25℃）

3、外形尺寸：≥长×宽×高=1600mm×750mm×1100mm

4、整机功耗：≤1.5KW

5、安全保护措施：具有接地保护、漏电保护功能，安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。

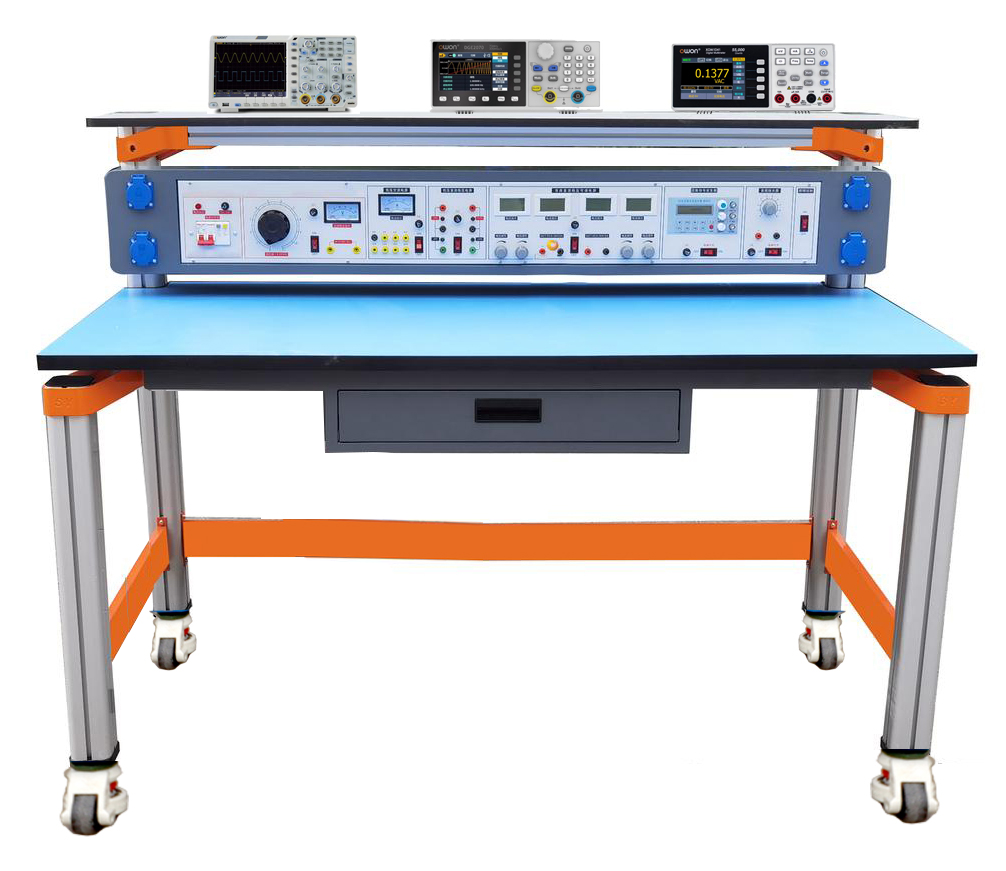

二、设备组成要求：

本实训台由实训桌、电源屏、置物架三大部分组成。

1、实训桌采用四个工业铝型材立柱为支撑，立柱端部可安装调节脚，方便高度调节，主体结构通过左、右各2个C字形铝压成型构件联接，台面高度约750mm，桌面板下设支撑框架，截面尺寸为30mm×30mm，承受力不少于300kg。立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70×70mm，四面带槽，槽宽约8mm，端部配套塑料堵头，槽内适用工业铝型材通配螺母及配件。C字形铝压成型构件为左、右对称件，采用压铸成型工艺，经机加工、抛丸、喷砂，表面静电喷涂工艺。

2、实训桌桌面采用25mm麻灰色高密度层压板封边特制，桌面铺设2mm绿色防静电橡胶皮一块，有效提高绝缘等级；实训桌中部设置一个抽屉，用于放置资料，实验桌底部装有至少4个导向轮，方便实训台架移动；

3、实训台中部为电源屏为实验实训提供信号源及交直流电源，实训台上部设有置物架，用于摆放仪器、焊台等工具。

4、置物板下配置三防LED长条灯（防虫、防尘、防水），长度≥1.2米

三、实训台电源屏组成要求：（配置双组资源）

1、总电源（1）总电源为单相交流220V 电源，经空气断路器（带熔断器及漏电保护），最大额定电

流为5 A，安全可靠。

（2）指示灯：电源线接通电网电源后，红灯亮，表示实训台已接入电源。空气断路器合

闸后，绿灯亮，表示实训台进入正常工作状态。

2、可调直流电源

（1）可调直流电源为DC 0~30V/1.5A，并带过载、短路保护功能，保护的整定值可进行

调节；直流输出电压采用3 位半数字显示的电压表（0~30V），直流输出电流采用3 位半数字显示的电流表（0~2A） 。

3、多档交流电源和稳压直流电源

（1）多档交流电源3~24V，七档，并带过载、短路保护；当出现过载或短路保护状态时，

报警指示灯亮，解除过流或短路信号后，需手动复位。

（2）稳压直流电源±5V、±12V 四组。

4、数字电压表与电流表

3 位半显示数字电压表一只（0~30V）和3 位半显示数字电流表（0~2A）一只。

5、20孔插座1个

★6、智能教学测控仪（整个教室配置1套，投标现场逐条演示以下功能）

系统采用一体化设计（拒绝采用功能拼凑型），7寸彩色中文触控屏系统管理器，中文菜单式触控操作界面，人机对话友好。该系统集成示波器、任意函数波形发生器、PWM脉冲发生器、模拟数据测量、故障模拟发生器、数字量输入监测六大功能模块。

1）集成3通道示波器不低于20K带宽、X轴时间选择（25us;50us;100us; 200us; 500us; 1ms; 2ms; 5ms; 10ms; 20ms; 50ms; 100ms;）、Y轴幅度选择（10mV; 20mV; 50mV; 100mV; 200mV; 500mV; 1V; 2V; 5V; 10V;）衰减选择（×1; ×10; ×50;），3个通道各自的频率、有效值、峰峰值显示，3个通道使能开关以及暂停开关。

2）集成3路任意函数发生器，内置正弦波、方波、三角波、锯齿波、梯形波，最大输出幅度 10Vpp，输出阻抗 50Ω±10% ，占空比范围 1%-99%（方波），最大输出频率范围不低于0. 1Hz-20KHz，输出幅度可调。

3）集成5路PWM脉冲发生器，5个通道独立调节，频率范围不低于0Hz~20KHz，占空比范围：0-100%，1%步进，输出幅值：5V/12V切换选择。

4）集成16路模拟测量，可独立测量16路0-30V模拟量信号并实时曲线显示，通道名称可以自定义。

5）集成故障模拟发生器，可自由设定电路中16路各种常见故障，线路断路、偶发等故障现象，有教师登录界面和学生排故界面，自动评分功能，通道名称可以自定义。

6）集成16路数字量输入监测，最大输入电压24V，用于监测常用传感器检测开关量信号，通道名称可以自定义。

7）上位机软件可通过无线网络控制测控仪的3通道示波器功能、3路函数发生器功能、PWM脉冲发生器功能、16路模拟测量功能、16路故障模拟发生器功能、16路数字量输入监测功能

★7、工业4.0仿真实训软件（正版软件，投标现场提供著作权证书和逐条功能演示）

全数字化电工实验仿真软件（正版软件，投标现场提供著作权证书原件和逐条功能演示）

软件采用三维建模基于虚拟现实技术的计算机仿真模拟技术，可以进行电气仿真、电子仿真、在线学习，气动仿真、液压仿真、传感器仿真等常用工业技术仿真

1）PLC仿真可以通过PLC编程控制模型的相应动作从而完成工序动作包含机械手仿真、正反转仿真、装配流水线仿真、自动门仿真、交通灯仿真、电梯仿真、升降机仿真、天塔仿真、抢答器仿真、分拣仿真、水塔仿真、运料小车仿真等。

2）电子仿真

（1）电子产品制造技术：电子产品制造过程；焊接与拆焊技术；SMT技术

（2）仪器仪表的使用：万用表使用仿真；示波器使用仿真；信号发生器使用仿真

（3）原件识读与检测：电阻种类、识别、检测仿真；电容种类、识别、检测仿真；电感与小型变压器种类、识别仿真；二极管种类、识别、检测仿真；电阻种类、识别、检测仿真；三极管种类、识别、检测仿真；集成电路种类、识别仿真；晶闸管种类、识别仿真；贴片原件种类、识别仿真；传感器种类仿真；开关种类仿真；接插件种类仿真；

（3）综合技能实训

①调光台灯电路的连线组装仿真、测试、排故②数字时钟电路的连线组装仿真、测试、排故③放大电路的连线组装仿真、测试、排故④收音机电路的连线组装仿真、测试、排故⑤稳压电源电路的连线组装仿真、测试、排故⑥声光报警电路的连线组装仿真、测试、排故

3）电气仿真

（1）电工基本常识与操作：

①安全用电常识：触电方式；防护措施；接地接零；急救措施

②常用电工工具：通用工具；线路工具；设备工具

③常用导线连接：绝缘连接；线头连接；接线桩；绝缘恢复

④手工焊接工艺：焊接工具；焊接过程；焊接质量；拆焊过程

（2）电工仪表

①万用表：外形仿真，结构仿真，面板仿真，使用仿真；

②电能表：外形仿真，原理仿真，检测仿真，布局仿真，连仿真线，使用仿真；

③钳形电流表：外形仿真，原理仿真，使用仿真；

④兆欧表：外形仿真，原理仿真，使用仿真；

⑤直流电桥：外形仿真，使用仿真；

⑥配电板：外形仿真，布局仿真，连线仿真，使用仿真；

（3）照明电路安装

①荧光灯：器材仿真，电路仿真，原理仿真，连线仿真，排故仿真；

②两地控制线路：器材仿真，电路仿真连线仿真

（4）电机与变压器

①三相异步电动机：外形仿真，结构仿真，装配仿真，维修仿真；

②单相异步电动机：外形仿真，结构仿真，装配仿真；

③伺服电动机：外形仿真，结构仿真，原理仿真；

④步进电动机：外形仿真，原理仿真；

⑤直流电动机：外形仿真，结构仿真，装配仿真；

⑥变压器：外形仿真，结构仿真，原理仿真，装配仿真；

（5）低压电器

①交流接触器：外形仿真，结构仿真，原理仿真，组装仿真，检测仿真；

②继电器：外形仿真，结构仿真，原理仿真，检测仿真；

③常用闸刀开关：外形仿真，结构仿真；

④低压断路器：外形仿真，结构仿真，原理仿真；

⑤熔断器：外形仿真，结构仿真；

⑥启动器：外形仿真

⑦主令电器：外形仿真，结构仿真；

（6）电动机控制仿真

①接线仿真：01具有过载保护的三相电动机正转控制接线仿真、02双重互锁的三相电动机正反转控制接线仿真、05三相电动机接触器星形、三角形控制接线仿真、06三相电动机时间继电器接线仿真、07三相电动机机械制动控制电路仿真

②电路仿真：01三相电动机具有过载保护的正转控制仿真、02三相电动机双重互锁的正反转控制仿真、03生产机械行程控制电路仿真、04三相电动机自耦降压起动仿真、05三相电动机接触器星形、三角形控制仿真、06时间继电器仿真、07三相电动机机械制动控制电路仿真、08电动机反接制动控制电路仿真、09有变压器全波整流能耗制动控制电路仿真、10接触器控制的双速电动机调速电路仿真、12利用电流继电器控制绕线式异步电动机起动控制线路仿真、c620车床电气控制仿真，电动葫芦仿真，z35摇臂钻床仿真

③排故仿真：01具有过载保护的正转控制排故、02双重互锁的正反转控制排故、03生产机械行程控制电路排故、04自耦降压起动排故、05接触器星形、三角形控制排故、06时间继电器排故、07三相电动机机械制动控制电路排故、08电动机反接制动控制电路排故、09有变压器全波整流能耗制动控制电路排故、10接触器控制的双速电动机调速电路排故、

（7）电工识图

4）电工基础仿真：能进行39个仿真实验如下（包含但不局限于）

实训一  电位、电压的测定仿真；实训二  电源的外特性仿真；实训三  欧姆表工作原理仿真；实训四  电阻的串、并、混联仿真；实训五  电压控制电流源仿真；实训六  电压控制电压源仿真；实训七  电容器的串、并、混联电路仿真；实训八  电容在交直流电路中的作用仿真；实训九  一阶RC电路的过渡过程仿真实训十  二阶电路的响应仿真；实训十一  负载获得最大功率的条件仿真；实训十二  惠斯通电桥仿真；实训十三  电阻与温度的关系仿真；实训十四  直流电路星形和三角形电路的等效互换仿真；实训十五  RL串联电路仿真；实训十六  RC串联电路仿真；实训十七  RCL并联电路仿真；实训十八  电感在交直流电路中作用仿真；实训十九  一阶RL电路的过渡过程仿真； 实训二十  谐振电路仿真；实训二十一  RC选频电路仿真；实训二十二  通断电自感现象仿真；实训二十三  电压表电流表的工作原理仿真；实训二十四  单相交流电路功率因数的改善及日光灯的接法仿真；实训二十五  变压器实验仿真；实训二十六  单相交流电路实验仿真；实训二十七  电焊变压器原理仿真；实训二十八  交流互感器原理仿真；实训二十九  电压互感器原理仿真；实训三十  磁耦合线圈的反、顺接法仿真；实训三十一  三相负载的星、三角形连接电路仿真；实训三十二  楼梯开关两地控制仿真；实训三十三  戴维南定理实验仿真；实训三十四  欧姆定律仿真；实训三十五  互易定律仿真；实训三十六  基尔霍夫第一定律仿真；实训三十七  基尔霍夫第二定律仿真；实训三十八  迭加定律仿真；实训三十九  诺顿定律仿真

5）在线学习培训

（1）提供免费远程单片机培训PLC培训,伺服,步进,触摸屏,变频器, 单片机，数控，机器人，工业组态及网络通信等全系列自动化技术培训

（2）教师可以远程通过新建不同班级、不同课程并上传课程资料，可进行网上试卷批阅，作业批阅，回答学生问题。

（3）教师可以自由组合不同教学手段，实现各种不同的教学方法，比如谈话式、研讨式、活动式、竞赛式等等，学习体验；

（4）学生可以登录在线学习系统，进行不同老师和不同课程学习，可以通过在线学习系统向老师提问，做笔记，评价及参与话题讨论

6）液压传动原理的动态演示并不少于18种动态演示。

7）传感器仿真（1）温度变送传感器仿真（2）液位传感器仿真（3）流量传感器仿真

8）气动回路仿真演示：28回路的仿真，14路“考考你！”典型气路设备故障。

9）PLC运行数据显示：PLC输入电压监控，PLC输出电压监控，PLC输入开关监控，PLC输出开关控制以及PLC输入电压模拟量实时数据，可根据实际需求添加128路。

10）PLC运行历史数据：显示PLC运行历史数据，可按时、天、月进行查询历史数据曲线，以及历史数据表格，可表格数据导出处理。

11）电机软启动及电机保护器的仿真

四、配套器材
