发动机拆装运行检测实训考核装-JY26


型号:JY26
产品技术参数：
工作电压:12V
重　　量：50±10kg
工作温度：-40～50℃
外形尺寸：1200*1200*1400（长*宽*高）mm

台架基本配置：

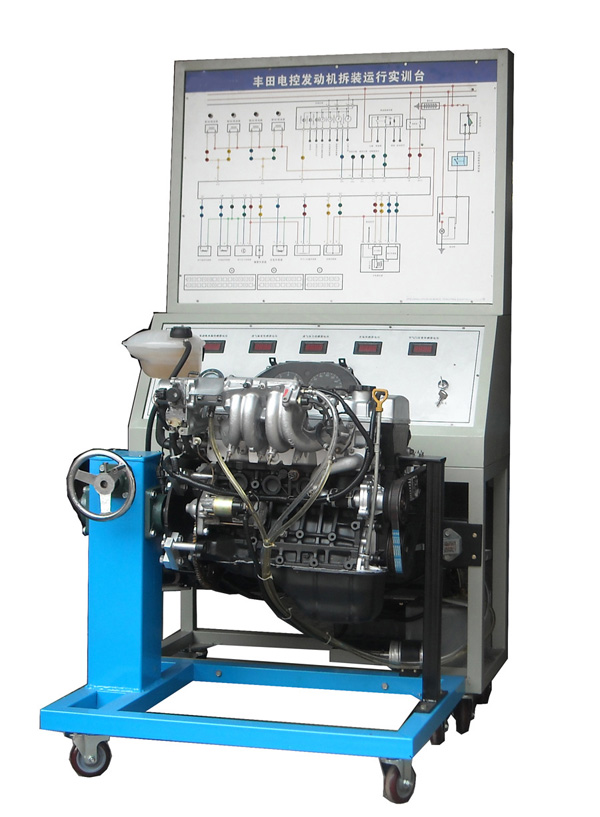

　　丰田5A-FE发动机总成，（包括所有传感器、执行器、供油系统、冷却系统、充电系统、起动系统、进/排气系统）。组合仪表、电控ECU 、点火开关、蓄电池等发动机正常运行附件。外加教学辅助设备：教学外加设备：面板电路原理图、外加线路检测端子、燃油压力表、真空表、液晶数字表、LED显示灯、智能故障模拟器，配套说明书等。
台架功能特点：
1．本实验台能满足汽车构造、汽车电路控制原理教学需要。
2．发动机排放达标，各工况正常。各传感器、执行器均齐全有效。
3．采用独立式设计方法，分：1 发动机拆装运行台；2控制操纵台。发动机运行拆装台，可用于学员进行发动机拆卸、装配、检测、故障排除等实训。
4．配涡轮蜗杆结构，可让学员本实验台上进行发动机拆卸、装配、检测、故障排除等可全过程实操。拆装中可实现360度自由旋转，并锁止于某一位置。使拆装过程更加顺心，方便！
5．配厚大面积接油盘，做到零件、工具、机油三不落地，培养学员良好维修实操习惯。
6．控制操作台由：电脑彩色喷绘电路原理图，外加设线路的检测端子，真空压力表、油压表、原车仪表等，可实时显示发动机运行工况，方便教学。易与学生理解！
7．配原车OBDII诊断座，可通过专用仪器进行故障读取、数据流检测等。与拆装运行台连接线束后，可实现发动机起动、怠速、加速、减速等工况实训。
8．可进行燃油系统、冷却系统、进/排系统、发动机电控系统等故障设置。例如：设置燃油增压，模拟燃油系统没有泄压情况下对发动机工况的影响。达到行车故障再现，身临奇境教学目的。
9．独立式设计方法，发动机拆装运行台、控制操纵台，相互独立分开，互不干扰，充分满足发动机解体、装复、调试、检验全过程的要求，并方便运输与设备的移动。
台架制作工艺：
1、面板电路原理图制造工艺先进，采用4mm厚，高强度复合铝塑板，激光彩色喷描技术，高强度保护膜制作而成。色彩鲜艳，使用寿命长！
2、工作台采用1.2mm厚优质铸铁经特殊工艺加工成型；外面带透气通风窗。面板框为铸铁结构，电路面板图四周采用1.2mm厚铝合金包边；台架大方，整体结构合理，固定稳定，安全系数高。
3、轮脚结构：半径：50mm 厚50mm的万向带锁尼龙轮脚装置，可固定/行移动式教学。
4、框架表面采用：2K WU YANG PAINT 金属漆高温烘烤喷涂而成，色彩鲜明，寿命长！
教学实训项目
1．发动机机械结构的认识和拆装实训
2．发动机电路控制系统的认识与检查
3．发动机电控系统数据流的阅读与分析
4．发动机电控系统执行元件的驱动诊断
5．发动机电控系统工作信号的测量
6．发动机电控系统元器件的测量
7．发动机电控系统故障的综合诊断

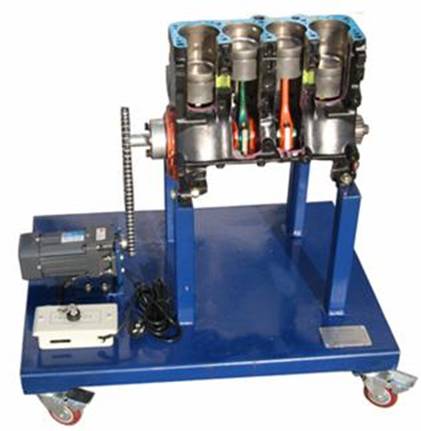

曲轴连杆机构解剖模型

 汽车实物材料，剖面涂不同颜色，突出结构层次。
（可选机型）
曲轴连杆机构解剖模型
曲轴连杆机构解剖模型
汽车实物材料，剖面涂不同颜色，突出结构层次。
（可选机型）
