轮式挖掘机模拟机技术参数

项目名称：轮式挖掘机模拟教学仪（型号：JYGC-02LW-H）

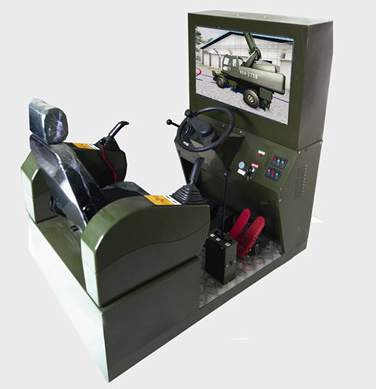

(此图仅为参考图，以实际机型为准）
服务说明
服务包含：包装、运输、对客户相关人员进行产品培训及后续相关服务等。

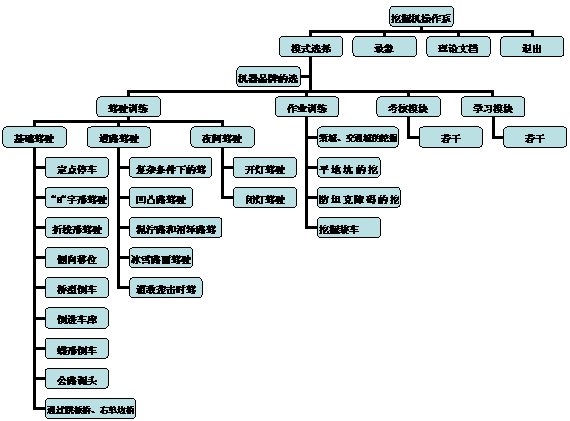

课题系统图

轮式挖掘机模拟机主要技术参数

   JYGC-02LW-H型轮式挖掘机模拟机是针对培训压路机而自主发明、设计的一套模拟操作培训系统。产品通过ISO9001质量管理体系认证，通过欧盟CE认证。

通过众多工程机械职业技术培训学校实践教学运用，徐工、太重、柳工、三一等众多知名工程机械厂家的展会展示应用，并得到国家劳动部和安全质量监察局的一致认可。
软件系统
JY2012轮式挖掘机仿真系统 1.符合最新轮式挖掘机驾驶员培训大纲和最新的驾驶模拟机生产标准（Q/320 304YAE01-2010），配备最新的“轮式挖掘机模拟仿真系统”版本，软件可升级，品牌模型可自选；
2.软件中均采用与真实比例进行3D模型设计制作。
3.拥有综合底盘、台架、操作手柄、方向机总成、档位控制器、液压档杆锁、点火钥匙、速度旋钮、制动脚踏、油门脚踏、操纵箱、高集成数据电路板及各种功能调节组件等组成，操作时在视屏上显示输出与操作相对应的逼真三维场景并伴有相应语音提示；
4.具备多种工况综合演练的功能；
5.课题中含有大量的实时错误提示，包括文字提示、语音提示等内容。帮助学员及时纠正违规操作和错误动作；
6.基础训练模式：可满足设备基础规范操作的要求，可实现各种行走、档位变换、左右转向、机臂升降、车身回转、铲斗运动以及施工作业的逼真模拟。
7.考核操作模式：满足符合国家最新考核标准的规范要求；
8.理论学习模式：实现书面及视频学习功能，学员可快速掌握理论基础知识；
9.理论考核模式：具备理论试题标准化考核，实现随机出题、自动评判、自动打分功能；
10.具有速度调节按钮，可满足学员从初学到熟练学习阶段对操作快慢要求不同的需求，使软件更加人性化；
11.提供与设备相对应的理论学习、维护与保养、安全事故案例分析等录像及PPT文档资料；
★轮式挖掘机模拟机课题数目共22个：定点停车、折线形驾驶、“8”字形驾驶、侧向移位、桥型倒车、倒进车库、蝶形倒车、公路调头通过跳板桥与右单边桥、复杂条件下的驾驶、凹凸路驾驶、遭敌袭击时驾驶、冰雪路面驾驶、泥泞路和沼泽、闭灯驾驶、开灯驾驶、考核模块、学习模块。
硬件系统
可编程控制器（PC） 清华同方品牌电脑（全国三年联保）
CPU：Core2i3 3.2Ghz
硬盘：320G
内存：2G
显卡：影驰GT520 1G
视景发生系统 32英寸高清电视显示系统
高集成数据电路板 自主研发，具有自主知识产权的高集成数据电路板
座椅 工程机械专用型（承载重量＞100KG）
控制系统 方向机总成 型高精度操作方向机总成，实现各种转向，使上机人员在逼真的操作硬件上，掌握操作要领。
操作手柄 型高精度操作手柄（采用与液压先导阀手柄机械部分相同的制造原理，材质为高耐磨尼龙。采用和真机完全相同的下压式操作方式，整个手柄性能稳定、耐用性强；传感器采用先进的霍尔传感器，利用磁场的强弱区别来实现手柄操作的稳定模拟量，无任何接触式摩擦损耗，将手柄的使用寿命长。）
制动、油门脚踏 控制踏板采用与真机完全相同的零部件进行组装生产，保证学员上机操作感觉与真机操作效果完全吻合。
油门控制旋钮与液压安全锁杆 油门控制旋钮可以控制油门大小（调整速度快慢）的操作，可实现与真机同步的变化效应。当拉起液压安全锁杆后，所有液压部件被锁死，避免了因误操作而造成的各种重大安全事故！这充分体现与真机具有完全相同的效果。
功能组合控制按钮 性能优于一般按钮开关，自主研发具有自主知识产权。功能组合控制按钮组件有：薄膜开关功能键和开/关机功能键。薄膜开关面板由视角切换键、课题退出键组成。开/关机功能键可实现开/关电脑主机功能。
档位调节与功能控制 轮式挖掘机模拟仪有4种不同速度行走档位。其调节与功能与真机相同。
设备电压及功率 220V国家标准电压 单台功率300W
外观尺寸及重量
外观机体结构及特点 产品外观机体系铁质一体化、半包围式结构，全部喷塑工程机械专有色--黄色。色泽均匀，耐磨不退色。
尺寸 1600mm*900mm*1340mm(长×宽×高)
净重 121Kg

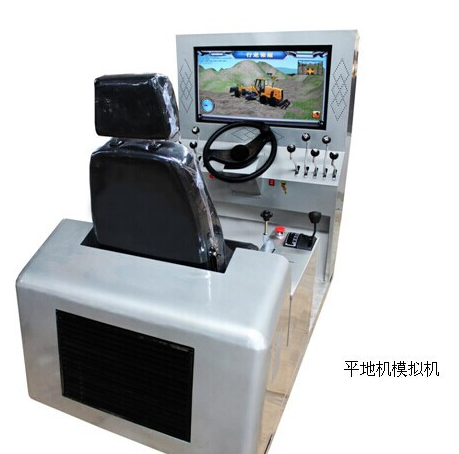

 平地机模拟机技术参数
