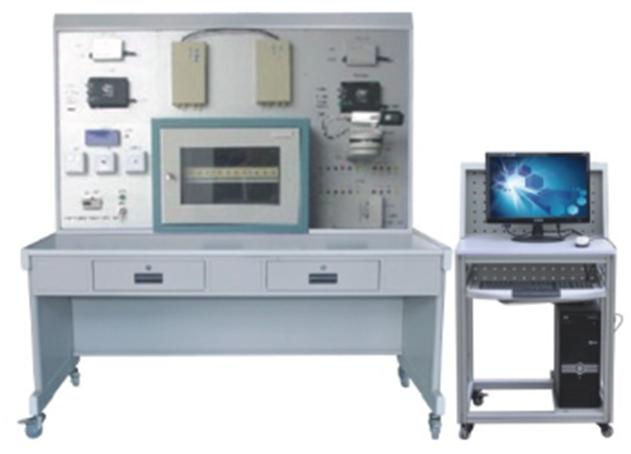

JYLY-03A型建筑群设备间光纤传输系统实训装置

本实训装置主要由光端机、收发器、熔接合、视频源、控制源、等来完成任务的，单独联接模拟整个光纤的传输过程，本设备可与其它视频源进行传送，资料传送、扩展功能非常用强大。可与本公司综合布联机综实训。测试布线能力，培育调试设计布线等综合性人才。
光缆传输系采用了标准单元光缆连接器,连接器端接于光缆交接单元，陶瓷头的连接保证每个连接点的衰减不大于0.4dB。塑料头的连接器每个连接点的衰减不大于0.5dB。
综合布线系统采用光纤直径 62.5μm光纤包层直径 125μm 的缓变增强型多模光缆，标称波长为850nm；采用标称波长为1310nm单模光缆。光缆数字传输系统的数字系列比特率符合国家标准GB4110－83《脉冲编码调制通信系统系列》的规定。数字接口特性,符合国家标准GB7611－87《脉冲编码调制通信系统网络数字接口参数》的规定。
（1）光纤收发器：信号的传送与收发，单模传输距离最远可达120公里
（2）光端机：电信号的处理以光信号传送，视频数字光端机，兼容PAL、SECAM或NTSC等多种制式，可在一芯多模或单模光纤上传输1路单向视频＋4路双向数据＋4路双向音频。
（3）光纤插座：联接线线路的标准端口
实训项目：
实训项目一：光纤模块的认识与系统设备的认识
实训项目二：ST光模接口与SC光模接口的不同区别
实训项目三：光端机的工作原理与认识
实训项目四：信号源与视频源的传输过程
实训项目五：远程控制云台的操作
实训项目六：光跳线与光传输的导通与测试
实训项目七：扩展其它视频源的操作与设置
实训项目八：设计一个简易的光纤传输线路
实训项目九：与布线系统的联接与安装设计
