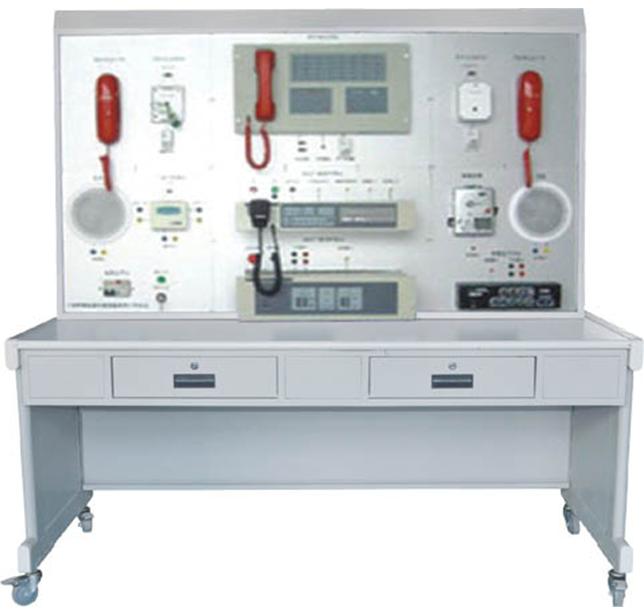

JYLY-02A型 消防广播电话系统实训装置

本实训装置主要由消防电话设备和广播系统设备以及线路功放设备组成，能进行扩展模块实验。它能单独运行消防电话系统和广播音像系统，本实训装置为学生提供了消防电话设备与广播系统设备和单独的电源输出端口，让学生自已动手联接，设置，编程，为一体的实训设备，本实训装置可与消防联动报警实训装置联接实训。
系统原理：

大楼广播主机模块
（1）消防电话主机：主机与任一分机可互相呼叫、通话、主机可呼叫所有分机，可同时与三部分机通话，可对通话过程录音，可快速拨打119电话
◆系统最多可编程80个，允许重码。需与本公司电话模块配合使用
（2）消防广播主机：
该系列产品在设计时本着保证紧急状态下的可靠工作，同时注重正常背景广播的原则，增添了许多实用性和强的功能。例如：紧急事故状态下的自动重复告警广播，背景音乐前提下话筒事故播音“丁冬”提示音进入（上电方式选择）等
（3）功放音元
全数字逻辑控制，全接触按键开关，32级音量数字控制，无磨损、超长寿命，音量存储记忆
◆开机自动赋值，放音音量LED条形显示表，输出电平LED条形显示表
◆高速反应所存式输出过载保护、输出短路保护，自动复原，开机延时输出保护，供电具有欠压和过压保护，采用大型散热器散热，并有过热保护功能，过载显示灯，告警显示灯，告警输出可供给联动控制器信号，外控启动端口，自动上电，实现语音报警广播的联

动功能
实训项目：
实训项目一：消防电话主机的使用与联接
实训项目二：消防电话模块地址的设置与接线
实训项目三：消防电话录音与多方通话的操作
实训项目四：消防电话与广播联机实训
实训项目五：消防电话的扩展使用
实训项目六；广播录音与消防电话的自动切换
实训项目七：广播录音与消防事故的手动切换
实训项目八：广播系统的自动短路保护与操作
实训项目九：广播话筒的操作与话筒的录音操作
实训项目十：与消防联动的报警实训装置的接线与操作
实训项目十一：扩展系统的设计及编程
