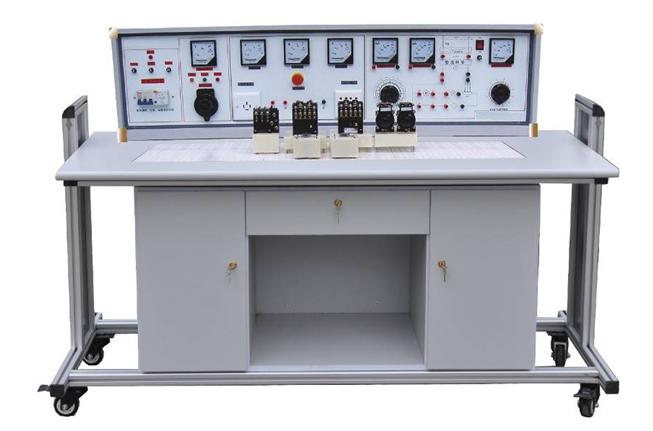

JYT-18B通用电力拖动实验室成套设备(带直流电机实验)
一、研制本产品的意义:
该设备是在“XDT-18A通用电力拖动实验室成套设备”的基础上研制而成，在“XDT-18A”的基础上增加交直流调压环节，直流电机调速环节，直流电机等。除能完成前者全部实验内容外，能完成教学大纲要求的基础直流电机实验。该设备研制成功，解决了广大学校直流电机实验元器件难以购置、难以管理、难以开出实验课的烦恼。该设备把交直流电机实验有机地融于一体，节省实验室，节省管理人员，节省资金。本设备安全可靠，实验操作方便，是较完善的电力拖动实验室设备。该设备是广大学校一步到位、上规模、上档次的理想选择。
二、结构与功能：
1、学生台桌:配有学生桌12台，尺寸:160×68×80cm，一台2座，桌左右各有一个元件储存柜，中间抽屉放工具。
2、示教控制台:能分别控制12台学生桌的电源，示教屏具有演示讲解功能。其它功能与学生实验桌基本一样。
3、学生实验桌中部装有通用实验底板，实验时把元件盒插入实验板，即可连线实验。
4、通用电力拖动实验台:
(1)电源输入指示
(2)UFU、VFU、WFU三相电源输入熔断器
(3)电源总开关:具有漏电，过载、短路保护功能
(4)电压换相开关:用来观察三相线电压，450V电压表指示。
(5)电流表2A3只，分别指示U、V、W相电流输出值。
(6)急停按钮:按到底切断实验台电源
(7)三相四线输出接线座
(8)三相电源插座
(9)220v市电插座，供外接仪器使用
(l0)电源开关:控制"交直流调压电源"
(11)FU：交直流调压电源保险座
(12)0～240V交流输出 0～240V交流输出接线座
(13)0～220V直流输出 0～220V直流输出接线座
(14)电压表250V:指示调压电源的输出电压值
(15)Ra、Rf调节旋钮
(16)Ra、Rf接线座
(17)直流电机Ia、If指示表
三、器材配备：以二十四座为例：
|
序号
|
名 称
|
型号（或规格）
|
单位
|
数量
|
备 注
|
|
1
|
保险管
|
2安培
|
只
|
6×13
|
|
|
2
|
交流接触器
|
CJ10-l0A 380V
|
个
|
6×13
|
已装元件盒上
|
|
3
|
指示灯
|
XD-5
|
〃
|
3×13
|
已装元件盒上
|
|
4
|
整流二极管
|
IN5408
|
只
|
5×13
|
已装元件盒上
|
|
5
|
电阻
|
RX-510Ω/30W
|
〃
|
3×13
|
已装元件盒上
|
|
6
|
钮子开关
|
KN1×2
|
〃
|
3×13
|
已装元件盒上
|
|
7
|
行程开关
|
LXl9-001
|
〃
|
4×13
|
已装元件盒上
|
|
8
|
按钮-红
|
LAl9-ll
|
〃
|
2×13
|
已装元件盒上
|
|
9
|
按钮-绿
|
LAl9-11
|
〃
|
4×13
|
已装元件盒上
|
|
l0
|
倒顺开关
|
KO-3 380V/10A
|
〃
|
１×I3
|
已装元件盒上
|
|
11
|
三相闸刀
|
380V l5A
|
〃
|
1×13
|
已装元件盒上
|
|
12
|
三相双投闸刀
|
380V l5A
|
〃
|
1×13
|
已装元件盒上
|
|
13
|
热继电器
|
JRO-20/3
|
〃
|
2×13
|
已装元件盒上
|
|
14
|
时间继电器
|
JS7-1A 380V
|
〃
|
2×13
|
已装元件盒上
|
|
I5
|
变压器
|
BK-25W 380V/6.3V 36V
|
〃
|
１×13
|
已装元件盒上
|
|
16
|
导线
|
铜蕊线1.13MM
|
米
|
若干
|
已装元件盒上
|
|
l7
|
尖咀钳
|
|
把
|
１×13
|
|
|
18
|
螺丝刀
|
|
把
|
3×13
|
|
|
19
|
万用表
|
MF-47型
|
只
|
1×13
|
大号、小号平头、十字
|
|
20
|
电动机
|
Y/Δ380V
|
台
|
2×13
|
|
|
21
|
直流电机
|
|
台
|
１×13
|
|
四、实验内容：
|
1．闸刀开关正转控制线路
2．接触器点动正转控制线路
3．具有自锁的正转控制线路
4．具有过找保护的正转控制线路
5．倒顺开关控制正反转控制线路
6．接触器联锁的正反转控制线路
7．按钮联锁的正反转控制线路
8．按钮接触器复合联锁控制线路
9．自动往返行程控制线路
10．接触器控制串联电阻降压起动线路
11．时间继电器控制串联电阻降压控制线路
12．手动Y/△降压起动
13．接触器控制Y/△降压起动
14．时间继电器控制Y/△降压起动
|
15．QX3-13型Y/△自动起动控制线路
16．半波整流能耗制动控制线路
17．全波整流能耗制动控制线路
18．C620车床电气控制线路
19．手动降压起动
20．单相运行反接制动控制线路
21．电动葫芦电气控制线路
22．C6163车床电气控制线路
23．控制电路联锁控制线路
24．主电路联锁控制线路
25．直流电机启动
26．直流电机的调速
27．直流电机的反转
28．直流电机制动实验
|
