JYT-18A通用电力拖动实验室成套设备
一、研制本产品的意义：
目前国内电力拖动实验器材大多是散件、无正式实验台桌及功能齐全的电源控制柜。我厂聘请专家潜心研究，研制成功该套功能完善的实验设备，其电源控制柜具有三相漏电开关，十分醒目的带自锁急停按钮等，以保证实验人员人身及实验设备的安全。有表指示工作电流及电压、功能齐全。最巧妙的是实验元器件均已装在元件盒上，实验时不需螺丝固定仅需把元件盒随意插入通用底板即可连线实验，大大提高实验速度。示教台上立式演示屏能使学生非常清楚的视听教师讲解。该套设备是实验室更新换代及新增设备最佳选择。
二、结构与配备：

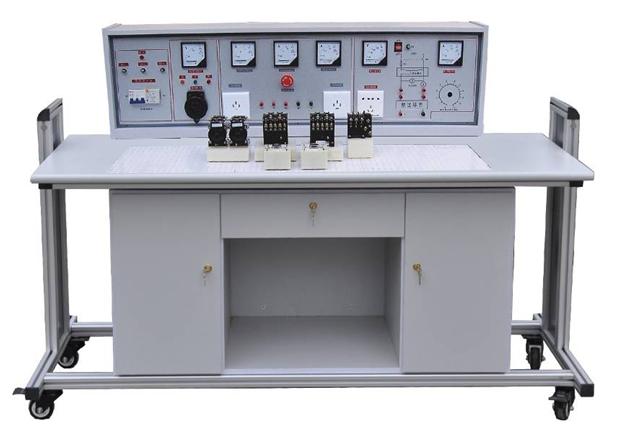

1、配有12台学生实验桌，一台二座，桌外形尺寸160×68×80cm，桌面中央配置通用插板，尺寸为90×35cm，桌下部是元件储存柜。
2、配有1台示教控制台，通用插板演示屏立在电源控制柜上。
3、配有13台电源控制柜，每张实验桌与示教控制台各配一台。
4、其他器材配备见清单（以二十四座为例）
器材清单：
|
序号
|
名 称
|
型号（或规格）
|
单位
|
数量
|
备 注
|
|
1
|
保险管
|
2安培
|
只
|
6×13
|
|
|
2
|
交流接触器
|
CJ10-l0A 380V
|
个
|
6×13
|
已装元件盒上
|
|
3
|
指示灯
|
XD-5
|
〃
|
3×13
|
已装元件盒上
|
|
4
|
整流二极管
|
IN5408
|
只
|
5×13
|
已装元件盒上
|
|
5
|
电阻
|
RX-510Ω/30W
|
〃
|
3×13
|
已装元件盒上
|
|
6
|
钮子开关
|
KN1×2
|
〃
|
3×13
|
已装元件盒上
|
|
7
|
行程开关
|
LXl9-001
|
〃
|
4×13
|
已装元件盒上
|
|
8
|
按钮-红
|
LAl9-ll
|
〃
|
2×13
|
已装元件盒上
|
|
9
|
按钮-绿
|
LAl9-11
|
〃
|
4×13
|
已装元件盒上
|
|
l0
|
倒顺开关
|
KO-3 380V/10A
|
〃
|
１×13
|
已装元件盒上
|
|
11
|
三相闸刀
|
380V l5A
|
〃
|
１×13
|
已装元件盒上
|
|
12
|
三相双投闸刀
|
380V l5A
|
〃
|
1×13
|
已装元件盒上
|
|
13
|
热继电器
|
JRO-20/3
|
〃
|
2×13
|
已装元件盒上
|
|
14
|
时间继电器
|
JS7-1A 380V
|
〃
|
2×13
|
已装元件盒上
|
|
I5
|
变压器
|
BK-25W 380V/6.3V 36V
|
〃
|
１×13
|
已装元件盒上
|
|
16
|
导线
|
铜蕊线1.13MM
|
米
|
若干
|
已装元件盒上
|
|
l7
|
尖咀钳
|
|
把
|
１×13
|
|
|
18
|
螺丝刀
|
|
把
|
3×13
|
|
|
19
|
万用表
|
MF-47型
|
只
|
1×13
|
大号、小号平头、十字
|
|
20
|
电动机
|
Y/Δ380V
|
台
|
2×13
|
|
三、实验内容
|
1．闸刀开关正转控制线路
2．接触器点动正转控制线路
3．具有自锁的正转控制线路
4．具有过找保护的正转控制线路
5．倒顺开关控制正反转控制线路
6．接触器联锁的正反转控制线路
7．按钮联锁的正反转控制线路
8．按钮接触器复合联锁控制线路
9．自动往返行程控制线路
10．接触器控制串联电阻降压起动线路
11．时间继电器控制串联电阻降压控制线路
12．手动Y/△降压起动
|
13．接触器控制Y/△降压起动
14．时间继电器控制Y/△降压起动
15．QX3-13型Y/△自动起动控制线路
16．半波整流能耗制动控制线路
17．全波整流能耗制动控制线路
18．C620车床电气控制线路
19．手动降压起动
20．单相运行反接制动控制线路
21．电动葫芦电气控制线路
22．C6163车床电气控制线路
23．控制电路联锁控制线路
24．主电路联锁控制线路
|
利用上述24项实验元器件，还可完成几十项实验，在此不一一举例。
