重点产品 ZD6转辙机实训演练平台



轨道交通实验实训设备 ZD6转辙机实训演练平台

[规格型号]: JY-DCZ24
[产品名称]: ZD6转辙机实训演练平台
[价  格]: 元
[产品参数]:

产品介绍:

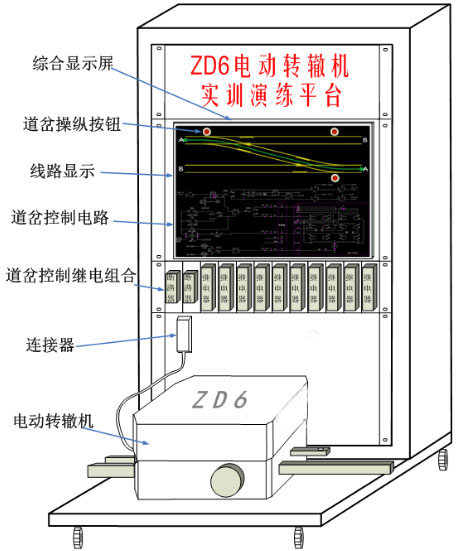

ZD6转辙机实训演练平台由信号组合柜、道岔控制组合板、信号继电器、ZD6电动转辙机、线路及控制电路状态显示计算机、显示屏、多路数字量驱动采集模块、24V电源模块、直流220V道岔动作电源、断路器、练功平台车等设备组成。设备外观结构如下图所示。

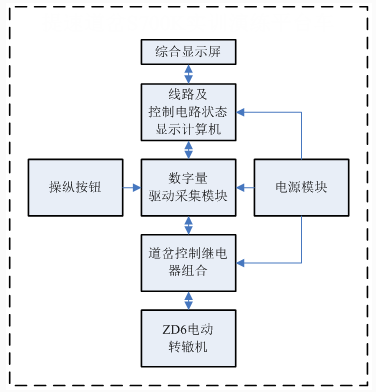

 ZD6转辙机实训演练平台通过道岔操纵按钮接通道岔控制电路,控制ZD6转辙机的定、反位的动作。在接通道岔启动电路时、转辙机转换到相应的位置并给出定/反位表示表示后,在综合显示屏上显示继电器线圈和接点状态,并连通相应的表示电路,点亮对应的表示灯。当转辙机不到位或故障时,给出相应提示。此练功平台能使学员在较小的室内空间内达到身临其境的感觉。同时通过道岔控制电路的实时显示,直观的反映电路的动作情况,从而达到常规现场教学无法达到的效果。平台各部件间接口如下图所示:

该环境还能进行道岔组合配线、导通试验、ZD6转辙机结构培训和教学。
详细清单如下表所示。

序号 设备名称 规格 单位 数量
1 信号组合柜 定制,且需符合铁标要求 1
2 信号继电器 ZD6转辙机控制定型组合继电器 10
3 转辙机 ZD6电动转辙机 1
4 线路及控制电路状态显示计算机 定制 1
5 综合显示屏 高分辨率显示器 1
6 数字量驱动采集模块 多路输入输出 1
7 24V电源模块 供给信号继电器 1
8 直流220V道岔动作电源 ZD6转辙机动作 1
9 断路器     4
10 练功平台车 定制 1
11 动作杆与表示杆间连杆   1
13 继电器座、盲板、机柜安装辅件   1
14 机柜配线(含连接器和电缆、配线等)   1
