新品轨道电路或计轴设备实训演练平台



JY-DCZ25 轨道电路或计轴设备实训演练平台

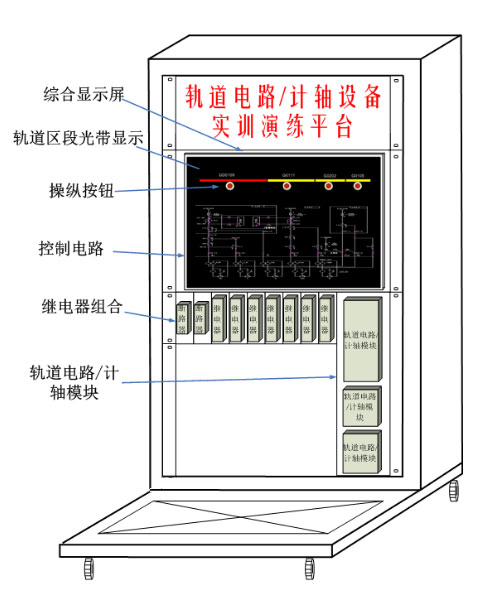

轨道电路或计轴设备实训演练平台由信号组合柜、继电器、轨道电路发送盒、接收盒、衰耗盒、电缆模拟网络盘、计轴主机、磁头、轨道及控制电路状态显示计算机、显示屏、多路数字量驱动采集模块、电源模块、断路器、组合板、练功平台车等设备组成。设备外观结构如下图所示。

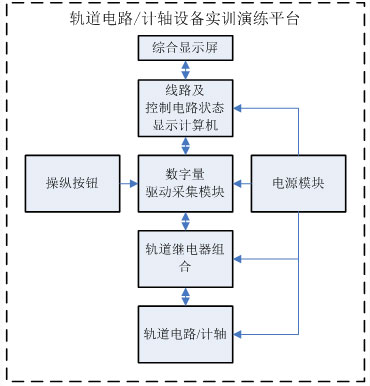

轨道电路/计轴设备实训演练平台通过轨道区段占用/出清模拟,采用真实轨道电路发送、接收、衰耗模块设备或计轴主机和磁头,在综合显示屏上显示轨道相关状态,在轨道状态发生变化时并勾通相应的表示电路,点亮对应的表示灯。此练功平台能使学员在较小的室内空间内达到身临其境的感觉。同时通过轨道电路/计轴的实时显示,直观的反映电路的动作情况,从而达到常规现场教学无法达到的效果。平台各部件间接口如下图所示:

该环境还能进行轨道组合配线、导通试验、轨道电路/计轴设备培训和教学。
配置清单


序号 设备名称 规格 单位 数量
1 信号组合柜 定制,且需符合铁标要求 1
2 信号继电器 轨道继电器定型组合继电器 10
3 ZPW2000发送盒   1
4 ZPW2000接收盒   1
5 ZPW2000衰耗盒   1
6 ZPW2000电缆模拟网络盘   2
7 轨道及控制电路状态显示计算机 定制 1
8 综合显示屏 高分辨率显示器 1
9 数字量驱动采集模块 多路输入输出 1
10 电源模块 供给信号继电器 1
11 断路器   1
12 练功平台车 定制 1
13 继电器座、盲板、机柜安装辅件   1
14 机柜配线(含连接器和电缆、配线等)   1
