工业型液压PLC综合实验台

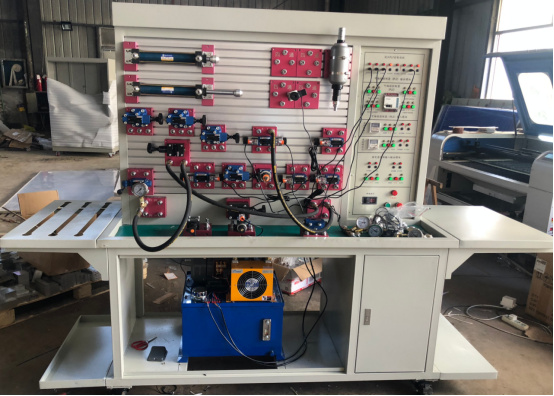

（参考图片，以实物为准）
工业压气动综合实验台（液压部分）是根据现代教学特点和最新的液压传动课程教学大纲要求设计的实验台。它采用先进的力士乐技术的液压元件和独特的模块化，构成了插接方便的系统组合，满足高等院校、中等专业学校及职业技工学校的学生进行液压传动教程的实验教学要求；达到培养学生动手、设计及综合运用能力，提高和加强了学生的创新设计能力的目的。
一、主要特点:
1.系统全部采用标准的工业液压元器件，使用安全可靠，贴近工业化。
2.快速可靠的连接方式，特殊的密封接口，保证实验组装方便快捷，拆接不漏油，清洁干净。
3.精确的测量仪器，方便的测量方式，使用简单，测量精确可靠。
4.采用可编控制器（PLC）与微机通讯，实现电气自动化控制、可在线编程监控及故障检测。
①液压传动基本回路实验：
1.溢流阀调压回路
2.简单压力调定回路
3.溢流阀缓冲回路
4.二级压力回路
5.双向压力调整回路
6.多个溢流阀的调压回路
7.减压阀的减压回路
8.换向阀的卸荷回路
9.先导式溢流阀的卸荷回路
10.顺序阀的平衡回路
11.速度调节回路
12.调速阀短接速度换接回路
13.节流阀进油节流调速回路
14.节流阀回油节流调速回路
15.调速阀进油节流调速回路
16.调速阀回油节流调速回路
17.节流阀变压节流调速回路
18.调速阀变压节流调速回路
19.进油节流调速回路
20.回油节流调速回路
21.方向控制回路
22.保压（自锁）回路
23.双缸工作控制回路
24.顺序阀顺序动作回路
25.电气行程开关顺序动作回路
26.压力继电器顺序动作回路
27.用PLC控制液压回路和系统
28.液压传动性能实训
②学生自行设计、组装的扩展液压回路实验可达80种.
③可编程序控制器（PLC）电气控制实验，机电液一体控制实验形式。
1、PLC的指令编程，梯形图编程的学习
2、PLC编程软件的学习及使用
3、PLC与计算机的通，在线调试、监控
4、PLC对液压传动控制的优化
二、实验台组成：
① 实验工作台
实验工作台由铁制主体与铝合金型面板(T型钩槽)等构成。
工作台尺寸：长×宽×高=1940mm×700mm×1800mm (其包装后约300kg)
② 液压泵站
系统额定工作压力：6.3Mpa。（最大可至7Mpa）
⑴. 电机—泵装置（1台）
变量叶片泵-电机1台：
变量叶片泵：单向，公称排量6.67mL/r，容积效率 90%；
电机：三相交流电压，功率2HP 4P，转速1450r/min；
⑵. 油箱：公称容积45L；附有液位、油温指示计，吸油、回油滤油器，安全阀等
③ 常用液压元件
以博世力士乐北京华德元件为主，配置详见配置清单。
每个液压元件均配有油路过渡底板，可方便、随意地将液压元件安放在铝合型面板上。
④ 电气测控单元
可编程序控制器(PLC)：三菱系列，I/O口20点，继电器输出形式，电源电压：AC 220V/50Hz,控制电压为DC24V，设有手动，自动，顺序等控制功能.
工业型液压综合实验台配置清单
|
实验操作台 |
||||
|
1 |
实验台 |
钢结构焊接而成 |
1台 |
|
|
2 |
万向轮 |
带自锁功能；滚轮式轴承 |
4只 |
安装实验台底部 |
|
液压泵站 |
||||
|
3 |
专用泵站控制系统 （1套） |
空开带漏保 |
1只 |
CHNT |
|
4 |
交流接触器 |
2只 |
CHNT |
|
|
5 |
急停按钮 |
1只 |
|
|
|
6 |
按钮（红、绿） |
各2只 |
|
|
|
7 |
指示灯 |
1只 |
|
|
|
8 |
变量叶片泵+驱动电动机 |
额定排量:6.67ml/r 额定压力:7MPa 额定功率:1.5kw 额定电压：AC380V |
1套 |
|
|
9 |
蓄能器 |
NXQ-0.6L |
1套 |
凯虹液压 |
|
10 |
油箱 |
额定容积45L |
1只 |
|
|
11 |
空气滤清器 |
HS-1163 |
1只 |
登胜液压 |
|
12 |
吸油滤油器 |
MF-04 |
1只 |
登胜液压 |
|
13 |
油温油面计 |
LS-3 |
1只 |
登胜液压 |
|
14 |
风冷器 |
AW0607-CA1∮220V |
1只 |
恒昌 |
|
液压配件 |
||||
|
15 |
双作用液压缸组件 |
元件型号:MOB-40*150-LB 最大行程：150mm缸径40 |
2只 |
TIANYU |
|
16 |
节流阀截止阀组件 |
元件型号：DV12-1-10B/ |
2只 |
华德液压 |
|
17 |
单向阀组件 |
元件型号：S10A02B/ |
2只 |
华德液压 |
|
18 |
液控单向阀组件 |
元件型号：SV10PB1-30B/ 组件型号：FQ-SV10-3F |
1只 |
华德液压 |
|
19 |
溢流阀(直动式) 组件 |
元件型号：DBDH6P10B/100 组件型号：FQ-DH6P-2F |
2只 |
华德液压 |
|
20 |
溢流阀(先导式) 组件 |
元件型号：DB10-1-30B/315 组件型号：FQ-DB10-3F |
1只 |
华德液压 |
|
21 |
顺序阀组件 |
元件型号：DZ10-1-30B/210YM 组件型号：FQ-DZ6-3F |
2只 |
华德液压 |
|
22 |
单向调速阀组件 |
元件型号：2FRM5-31B/15QB 组件型号：FQ-2FRM5-2F |
1只 |
华德液压 |
|
23 |
减压阀组件 |
元件型号：DR10-1-30B/100Y 组件型号：FQ- DR10-2F |
1只 |
华德液压 |
|
24 |
二位三通电磁换向阀组件 |
元件型号：3WE6A61B/CG24N9Z5L 组件型号：FQ-3WE6A-3F |
1只 |
华德液压 |
|
25 |
二位四通电磁换向阀组件 |
元件型号：4WE6C61B/CG24N9Z5L 组件型号：FQ-4WE6C-3F |
2只 |
华德液压 |
|
26 |
三位四通电磁换向阀(O) 组件 |
元件型号：4WE6E61B/CG24N9Z5L 组件型号：FQ-4WE6E-3F |
1只 |
华德液压 |
|
27 |
三位四通电磁换向阀(M) 组件 |
元件型号：4WE6G61B/CG24N9Z5L 组件型号：FQ-4WE6G-3F |
1只 |
华德液压 |
|
28 |
二位四通手动换向阀组件 |
元件型号：4WMM6E50B/ 组件型号：FQ-4WMM6E-3F |
1只 |
华德液压 |
|
29 |
压力继电器组件 |
元件型号：HED80A1X/100Z14KW 组件型号：FQ-HED8-1M |
1只 |
华德液压 |
|
30 |
四通组件 |
组件型号：FQ-4T-3F |
4个 |
|
|
31 |
甘油式压力表组件 |
组件型号：FQ-10MP a-1F-1M |
4只 |
雷尔达 |
|
32 |
高压油胶管组件 |
组件型号10-1-25.6MP a-2M-1.0M |
10根 |
|
|
33 |
高压油胶管组件 |
组件型号10-1-25.6MP a-2M-1.2M |
10根 |
|
|
34 |
高压油胶管组件 |
组件型号10-1-25.6MP a-2M-1.5M |
5根 |
|
|
35 |
液压阀过渡底板 |
液压阀专用底板安装在阀上 |
20块 |
|
|
36 |
快换接头阳接头 |
开闭式液压快速接头 |
90只 |
威尔康 |
|
37 |
快换接头阴接头 |
开闭式液压快速接头 |
56只 |
威尔康 |
|
38 |
变量泵进油组件 |
|
1 |
|
|
39 |
变量泵调压组件 |
DBDH10P10B/100 |
1 |
华德液压 |
|
40 |
系统回油组件 |
|
1 |
|
|
41 |
液压油 |
32#抗磨液压油 |
40升 |
中石油 |
|
采集系统 |
||||
|
42 |
压力传感器 |
0-10MPa |
1只 |
|
|
43 |
流量传感器 |
LWGY-10 |
1只 |
|
|
44 |
温度传感器 |
Pt100 |
1只 |
|
|
45 |
位移传感器 |
0-200mm |
1只 |
|
|
控制面板 |
||||
|
46 |
PLC输入输出模块 |
组件型号：FQ-PLC-IN/OUT PLC:三菱FX1S-20MR 20点 |
1套 |
|
|
47 |
时间延时模块 |
组件型号：FQ-YS-001 |
1套 |
|
|
48 |
智能显示模块 |
组件型号：FQ-ZN-50W 压力显示仪表 流量显示仪表 位移显示仪表 温度显示仪表 |
1套 |
|
|
附件 |
||||
|
49 |
接近开关 |
DC24V二线制 |
4只 |
工业件 |
|
50 |
接近开关专用支架 |
铝型材,专业开模制作 |
4套 |
|
|
51 |
PLC编程电缆 |
|
1根 |
三菱 |
|
52 |
电源插排 |
AC250V 三孔 |
1个 |
公牛 |
