挖掘机械实训台

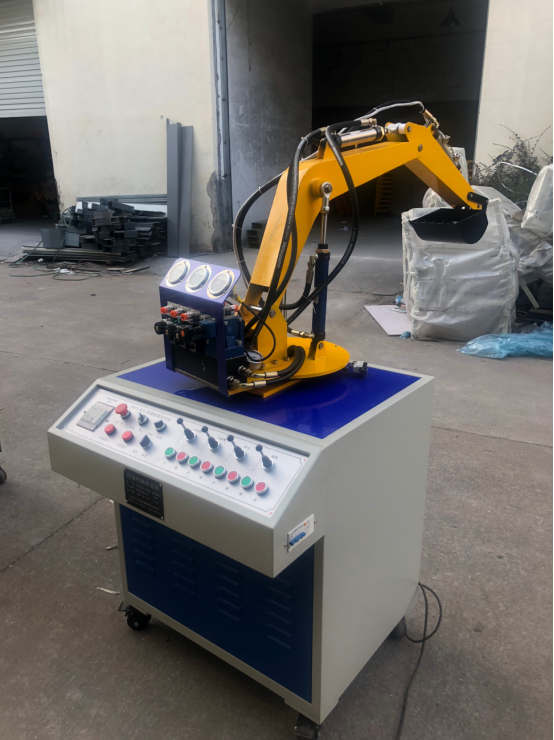

参考图片
液压挖掘机是机械工程中主要的机械，它广泛应用于工程建筑、施工筑路、水力工程、国防工事等土石方施工以及矿山采掘作业。目前中小型挖掘机几乎全部采用了液压传动。液压挖掘机较之机械式挖掘机具有体积小、重量轻、操作灵活方便、挖掘力大、易于实现过载保护和远距离操纵等优点。近年来高新微电子技术在液压技术上的应用，使工程机械、建筑机械综合技术水平越来越高，提高了这些机械的使用可靠性、操作安全性、舒适性和使用寿命，其适应性更强。
一、实验项目
1、液压传动各元部件结构及工作原理观摩、拆装实验。
2、液压挖掘机械演示控制实验。
3、PLC软件仿真演示及控制实验。
4、可编程序控制器（PLC）电气控制实验：机-电-液一体控制实验。
二、实验内容
1、液压挖掘机械演示控制实验
1）挖掘作业，铲斗和斗杆复合进行工作实验；
2）回转作业，动臂提升同时平台回转；
3）卸料作业，斗杆和铲斗工作同时大臂可调整位置高度；
4）返回，平台回转、动臂和斗杆配合回到挖掘开始位置。
2、可编程序控制器（PLC）电气控制实验：机-电-液一体控制实验。
1) PLC指令编程、梯形图编程学习；
2) PLC编程软件的学习与使用；
3) PLC与计算机的通讯、在线调试；
4) PLC在液压传动控制中的应用以及控制方案的优化。
三、性能与特点
1、实验台采用冷轧钢板（并经过喷塑、防腐处理）制作，台式结构，控制操作于一体。电气操作控制为下置式，液压站放置于液压台主柜内。整体结构紧凑，协调，布局美观大方，实用性强，可供4-6人实验。
3、挖掘机械按实物比例缩小的全金属结构，实验时启动液压系统根据实验要求模以操作机械进行工作。
4、挖掘机械是按实物的结构与缩小比例制作而成，能够真实地体现其机械的实际工况，使学生能够在实验中深刻了解其机构的各部件的结构与工作原理。
5、实验控制采用手动控制和自动控制两种方式。
6、实验部件采用耐压胶管，压力可达到25Mpa。
7、带三相漏电保护、输出电压380V/220V，对地漏电电流超过30mA即切断电源；电气控制采用直流24V电源，并带有过压保护，防止误操作损坏设备。
四、主要技术参数
三相电机：1.5KW 转速：1420r/min
油泵型号：VP-15 额定压力：7Mpa 额定流量：8ml/rev
外形尺寸：800×1300×1500mm
五、配置清单
|
模块 |
名称 |
型号及规格 |
数量 |
备注 |
|
基础 实训 模块 |
操作台 |
实训桌及控制屏采用铁质双层亚光密纹喷塑结构，泵站内置，两侧开有通风百叶窗。 |
1张 |
|
|
变量叶片泵及电机 |
采用内轴一体式安装，结构紧凑，噪音低；变量叶片泵：额定流量8L/min，压力7MPa；电机：三相交流电压，绝缘B； |
1台 |
|
|
|
空气滤清器 |
|
1个 |
|
|
|
吸油滤油器 |
MF-04 |
1只 |
|
|
|
油温液位计 |
|
1只 |
|
|
|
风冷器 |
AW0607-CA1∮220V |
1只 |
|
|
|
耐振不锈钢压力表 |
量程0～10MPa |
1只 |
含支架及测压软管 |
|
|
油箱 |
钢板 |
1个 |
|
|
|
液压油 |
普通抗磨液压油 |
35升 |
|
|
|
高压胶管 |
6通径，耐压25MPa |
1套 |
|
|
|
液压 元件 模块 |
双作用液压缸组件 |
元件型号:ROC（尾部单耳型）32*150 |
1只 |
|
|
双作用液压缸组件 |
元件型号:ROC（尾部单耳型）32*150（带磁环） |
1只 |
|
|
|
双作用液压缸组件 |
元件型号:ROC（尾部单耳型）32*100（带磁环） |
2只 |
|
|
|
三位四通电磁换向阀(O) 组件 |
元件型号：4WE6E61B/CG24N9Z5L |
4只 |
华德液压 |
|
|
溢流阀(先导式) 组件 |
元件型号：DB10-1-30B/315 |
1只 |
华德液压 |
|
|
叠加式节流阀 |
元件型号：Z2FS6-30B/S |
4个 |
华德液压 |
|
|
叠加式液控单向阀 |
|
4只 |
|
|
|
6通油路块 |
元件型号：02-3W+溢流阀 |
1个 |
|
|
|
鱼眼接头 |
元件型号：SI14-1T/K（内螺M14*1.5） |
4个 |
|
|
|
齿轮（正齿） |
M3Z90 25-30mm厚 |
1个 |
|
|
|
齿轮（正齿） |
M3Z90 20mm厚 |
1个 |
|
|
|
液压马达 |
|
1套 |
|
|
|
配套 工具 |
内六角扳手 |
九件套 |
1套 |
|
|
活动扳手 |
中号250mm |
1把 |
|
|
|
电气 控制 模块 |
PLC主机 |
三菱FX1S-20MR 20点 |
1台 |
三菱 |
|
下载线 |
|
1根 |
|
|
|
PLC编程软件 |
|
1套 |
|
|
|
光盘（含软件及资料） |
|
1张 |
|
