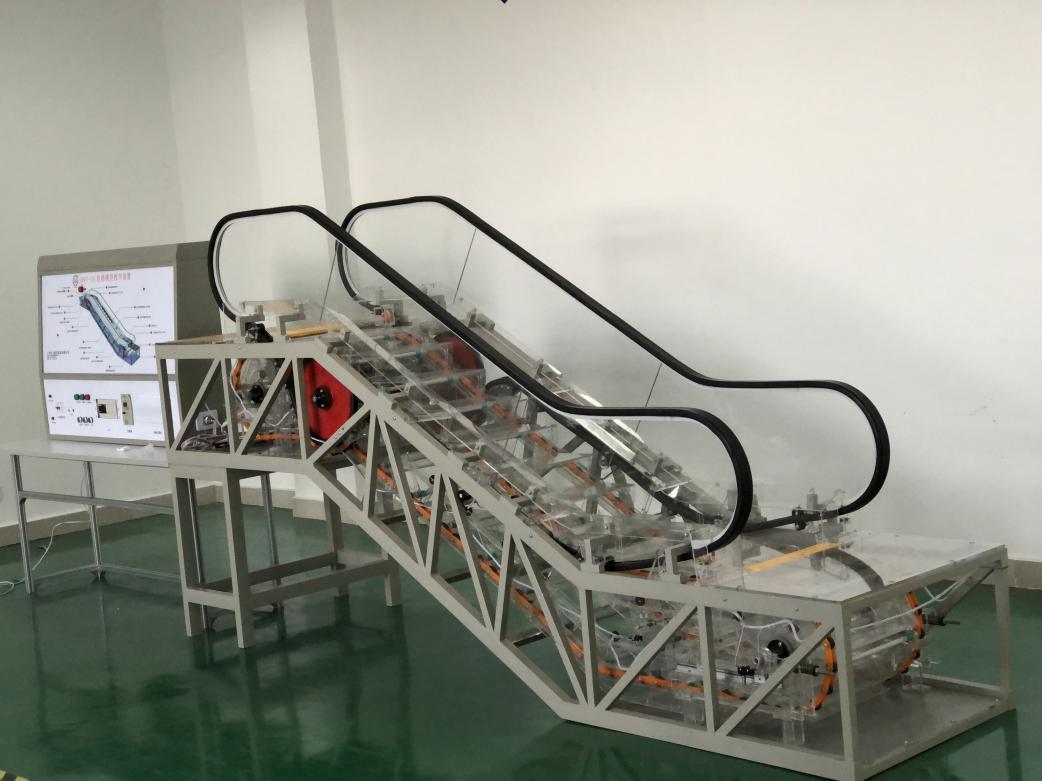

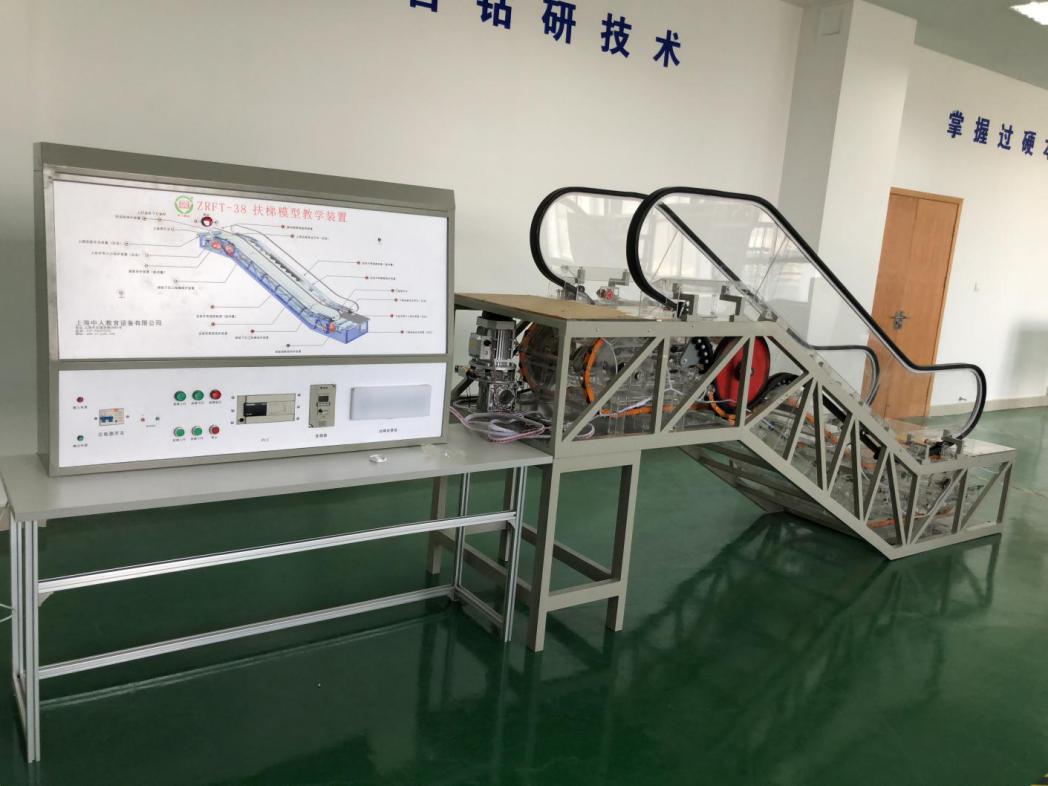

透明扶梯教学模型

一、设备概述

二、技术参数

1、输入电源：单相三线AC220V±10%，工频50Hz；

2、工作环境：环境温度范围为-5℃～+40℃，相对湿度＜85%（25℃）；

3、整机容量：≤1.5KVA

4、扶梯尺寸：3400mm（长）×850mm（宽）×1800mm（高）

5、提升高度：700mm

6、控制方式：PLC+变频启动。

9、安全保护：具有保护接地、过载、过流、漏电流保护功能，安全符合国家标准。

三、主要组成部件

1.扶梯由桁架、驱动减速机、驱动装置、张紧装置、导轨系统、梯级、梯级链，扶栏扶手带以及各种安全装置所组成。

(1)桁架：它是扶梯的基础构架，扶梯的所有零部件都装配在这一金属结构的桁架中。它用角钢、型钢等焊制而成。桁架由3部分组成，即上平台、中部桁架与下平台。为保证扶梯处于良好工作状态，桁架刚度高，同时，扶梯桁架设有中间支承，起支撑作用，而且可随桁架的胀和缩自行调节。

(2)驱动机(以链条式为例)：驱动机主要由电动机、蜗轮蜗杆减速机、链轮、制动器(抱闸)等组成。电动机的安装位置采用立式驱动机。其优点为：结构紧凑，占地少，重量轻，便于维修；噪音低，振动小。

(3)驱动装置：驱动装置主要由驱动链轮、梯级链轮、扶手驱动链轮、主轴及制动轮或棘轮等组成。该装置从驱动机获得动力，经驱动链用以驱动梯级和扶手带，从而实现扶梯的主运动，并且可在应急时制动，防止乘客倒滑，确保乘客安全。该装置装配在上平台(上部桁架)中。

(4)张紧装置：张紧装置由梯链轮、轴、张紧小车及张紧梯级链的弹簧等组成。张紧弹簧可由螺母调节张力，使梯级链在扶梯运行时处于良好工作状态。当梯级链断裂或伸长时，张紧小车上的滚子精确导向产生位移，使其安全装置(梯级链断裂保护装置)起作用，扶梯立即停止运行。

(5)导轨：梯级运行和返回导轨均为透明有机玻璃，具有重量轻、相对刚度大、制造精度高等特点，便于装配和调整。

(6)梯级链：梯级链由具有永久性润滑的支撑轮支撑，梯级链上的梯级轮就可在导轨系统、驱动装置及张紧装置的链轮上平稳运行； 还使负荷分布均匀，防止导轨系统的过早磨损，特别是在反向区两根梯级链由梯级轴连接，保证了梯级链整体运行的稳定性。

(7)梯级：全透明有机玻璃制造。

(8)扶手驱动装置：由驱动装置通过扶手驱动链直接驱动，无须中间轴，扶手带驱动轮缘有耐油橡胶摩擦层，保证扶手带与梯级同步运行。

(9)扶手带：扶手带由多种材料组成，主要为天然(或合成)橡胶、棉织物(帘子布)。扶手带的标准颜色为黑色。

(10)梳齿、梳齿板、楼层板：

  ①梳齿：在扶梯出入口处装设梳齿与梳齿板，以确保乘客安全过渡，即使乘客的鞋或物品在梯级上相对静止，也会平滑地过渡到楼层板上。

  ②梳齿板：梳齿板用以固定梳齿。

  ③楼层板(着陆板)：楼层板既是扶梯的出人口，也是上平台、下平台维修间(机房)的盖板，为有机玻璃制作，透明直观。

(11)扶栏：扶栏设在梯级两侧，起保护和装饰作用。

（13）设备主要部件

（14）扶梯主要配件材质

四、实训项目

1、认识自动扶梯的结构，涨紧装置、梯级、梯级导轨、扶手带、牵引链、梳齿板、驱动装置等主要部件名称及作用。

2、认识自动扶梯安装保护装置的作用、安装位置。曳引链条断裂保护装置、梳齿异物保护装置、扶手带入口安全保护装置、梯级下沉保护装置、驱动链断链保护装置、扶手带断带保护装置、辅助制动器、机械锁紧装置等。

3、扶梯扶手带安装与调整实训；

4、扶梯梯级安装与调整实训；

5、扶梯曳引机系统安装与调整实训；

6、扶梯安全保护系统组装与动作实验实训。
