JYKC-1型 过程测量仪表技能实训装置

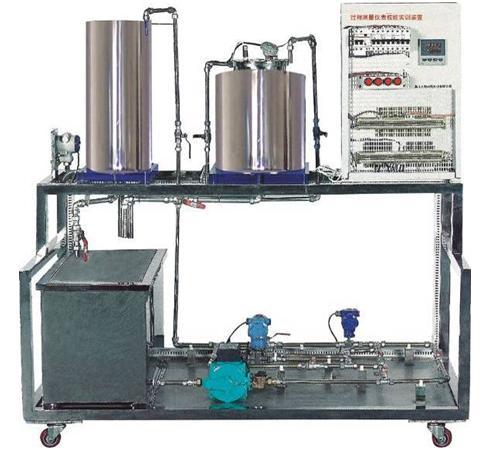

一、产品概述
本实训平台的设计结合了目前职业院校《化工测量及仪表》、《过程仪表测量》、《过程检测仪表》以及《仪表测量工操作实训》等课程实训大纲的要求。通过该实训装置的使用和学习,学生能够掌握有关过程仪表的测量及自动化仪表的安装、测量及使用。
二、系统特点
1.对象系统为不锈钢框架,所有器件均为不锈钢材料设计
2.传感器的二次测量仪表安装在网孔板上,方便学生在现场进行各项操作
3.控制部分采用不锈钢网孔板,将现场信号通过接线端子排直接接到测量仪表,增强了学生的动手能力,同时对于现场仪表的接线更加直观明了
4.对象系统设计美观,开放性好,为学生实训提供了一个较好的实训对象
三、技术性能
1.输入电压:单相三线~220V±10%  50HZ
2.工作环境:环境温度范围为-5℃~+40℃ 相对湿度<85%(25℃)海拔<4000m
3.整体尺寸:160cm×75cm×154cm
4.装置容量:≤3kVA
四、系统组成
被控对象(不锈钢框架):
1.动力系统:1套
2.水箱:2套
3.储水箱:1套
4.液位:1路压力变送器进行水箱液位检测
5.流量:1路涡轮流量计进行管道流量检测
6.压力:1路差压变送器进行阀门前后端压力差检测
7.温度:共2路,1路PT100和1路K分度热电偶对各自的介质温度检测
8.管路:若干
9.阀门:若干
控制系统(网孔板):
1.网孔板:1套
2.漏电保护器:5个
3.开关电源:1个
4.单相调压模块:1个
5.K分度热电偶冷端补偿器:1个
6.接线端子排:若干
7.智能仪表:1个
配件:常用工具及装置配套件
五、实训项目
1.实训装置的结构组成和系统认识
2.传感器工作原理的认识
(1)压力变送器的工作原理认识
(2)涡轮流量计的工作原理认识
(3)差压变送器的工作原理认识
(4)PT100热电阻的工作原理认识
(5)K分度热电偶的工作原理认识
3.传感器安装测量技能实训
(1)压力变送器的检测
(2)涡轮流量计的检测
(3)差压变送器的检测
(4)PT100铂电阻的检测
(5)K分度热电偶的检测
