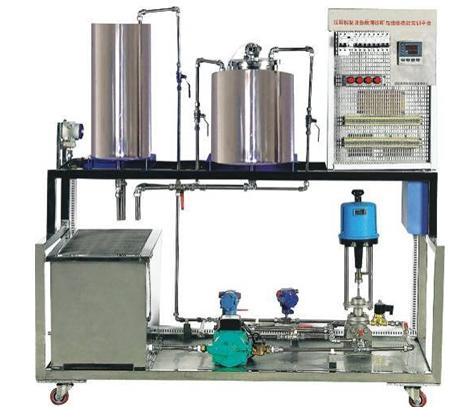

JYCZ-1型过程控制设备故障诊断与维修技能实训平台

一、产品概述
随 着科学技术的飞速发展,过程控制设备自动化程度越来越高,过程控制设备的功能越来越多,操作也变得越来越复杂,许多智能仪表设备正逐渐被广泛应用,因此要 求现场设备维护及设备人员掌握的技能也应不断更新。为了不断提高技术工人的理论技术水平和实际操作技能,增强工人在新形式条件下的竞争能力,快速提高设备 维护、检修及操作人员现场处理问题的能力,
二、系统特点
1.对象系统为不锈钢框架,所有器件均为不锈钢和铝合金设计
2.传感器的二次测量仪表安装在对象上,方便学生在现场进行各项操作
3.控制部分采用不锈钢网孔板,将现场信号通过接线端子排直接接到测量仪表,增强了学生的动手技能,同时对于现场仪表的接线更加直观明了
4.对象系统设计美观,开放性好,为学生实训提供了一个较好的实训对象
三、技术性能
1.输入电压:单相三线~220V±10%  50HZ
2.工作环境:环境温度范围为-5℃~+40℃ 相对湿度<85%(25℃)海拔<4000m
3.整体尺寸:160cm×75cm×154cm
4.装置容量:<3kVA
四、系统组成
被控对象(不锈钢框架):
1.动力系统:1套
2.水箱:2套
3.储水箱:1套
4.液位:1路压力变送器进行水箱液位检测
5.流量:1路涡轮流量计进行管道流量检测
6.压力:1路差压变送器进行阀门前后端压力差检测
7.温度:共2路,1路PT100和1路K分度热电偶对各自的介质温度检测
8.电动调节阀:1套,通过改变阀门大小来控制管道流量的大小
9.电磁阀:1个
10.管路:若干
11.阀门:若干
控制系统(网孔板):
1.不锈钢网孔板:1套
2.故障设置箱:1套
3.开关电源:1个
4.单相调压模块:1个
5.K分度热电偶冷端补偿器:1个
6.漏电保护器:5个
7.接线端子排:若干
8.智能仪表:1个
五、实训项目
1.实训装置的结构组成和系统认识
2.电动阀故障诊断与维修技能实训
(1)电动阀基本原理认识
(2)电动阀常见故障分析
(3)电动阀维护与维修
3.压力检测仪表故障诊断与维修技能实训
(1)压力检测仪表基本原理认识
(2)压力检测仪表常见故障分析
(3)压力检测仪表维护与维修
4.流量检测仪表故障诊断与维修技能实训
(1)流量检测仪表基本原理认识
(2)流量检测仪表常见故障分析
(3)流量检测仪表维护与维修
5.温度检测仪表故障诊断与维修技能实训
(1)温度检测仪表基本原理认识
(2)温度检测仪表常见故障分析
(3)温度检测仪表维护与维修
6.液位检测仪表故障诊断与维修技能实训
(1)液位检测仪表基本原理认识
(2)液位检测仪表常见故障分析
(3)液位检测仪表维护与维修
