JDSKB-08T-8系数控车床装调与维修考核实训设备

功能说明：

⊙本系统是专门为职业学校、职业教育培训机构研制的数控车床装调与维修考核实训设备，根据机电行业中数控车床维修技术的特点，并结合数控车床装调维修工的技能鉴定要求，对数控车床电气控制及机械传动进行研究，针对实训教学活动进行了专门设计，包含了数控系统应用、PLC控制、变频调速控制、传感器检测、伺服驱动控制、高低压电气控制、机械传动等技术、强化了学生对数控车床的安装、接线、调试、故障诊断与维修等综合动手能力。适合机电类相关专业的教学和培训，也适合数控车床装调维修工、车工等工种的考核与鉴定。

⊙独特的一体化结构设计，使得各单元功能更清晰，便于完整的了解数控系统的组成，柜式结构更方便编程与参数的调试；

⊙全开放式结构电气安装板，更方便直观的了解电气安装与布局设计；

⊙模块化组合设计，更方便各类型项目的教学实训；

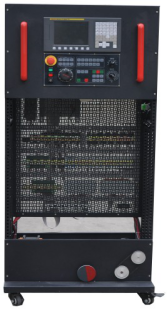

F数控电气控制单元布局的独特特点：

1、本控制柜整体外壳为铁质钣金喷塑结构，坚固耐用。底部装有4只万向轮，方便移动。

2、柜体正面上部分是控制台的数控系统区，包括面板及其它开关等。

3、柜体正面下部安装有主轴电机与编码器、冷却电机等；

4、柜体背面为多功能网孔板式电气安装板，上面装有变频器、伺服驱动器、交流接触器、继电器、保险丝座、断路器、开关电源、接线端子排和走线槽等；电器排布与选型完全按照现行的数控机床一致模式。

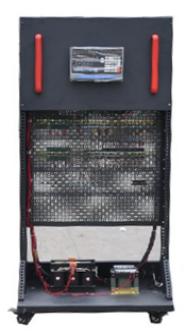

F数控电气安装单元布局的独特特点：

1、本控制柜整体外壳为铁质钣金喷塑结构，坚固耐用。底部装有4只万向轮，方便移动；

2、柜体正面上部分是控制台的“精密型二轴位移检测单元显示器（光栅尺）”（选配件）；

3、柜体背面为多功能网孔板式电气安装板，上面装有交流接触器、继电器、保险丝座、断路器、开关电源、接线端子排和走线槽等；电器排布与选型完全按照现行的数控机床一致模式。

4、柜体背面下部为航空插座安装板，方便学生完成“电气安装单元”接线，通过专用连接线可方便与“电气控制台”进行连接。

F数控控制台技术性能：

1、输入电源：三相五线制380V交流电源；

2、漏电保护：漏电动作电流≤30mA；具有接地保护；

3、工作环境：温度-10⁰～40⁰C；

4、整机功耗：≤5KW；

5、电气控制单元外形尺寸：1000×600×1800mm；

6、电气安装单元外形尺寸：1000×600×1800mm；

7、数控系统可选配：FANUC、SINUMERIK、GSK、HNC等；

8、故障考核标配为：JD-888型数控机床智能考核系统；

9、在8A型基础上可选配：

JD-661精密型双轴滑台实训设备(8C型)；

JD-663A实物型0625数控车床实训设备(8E型)；

JD-665A实物型0625数控车床实训设备(8F型)；

JD-666实物型400高速斜床身数控车床实训设备(8I型)；
