JDSKB-07T-3F数控车床电气控制与维修考核实训装置
基本配置表：（其它型号配置详见技术方案）
|
数控系统 |
FANUC-0i-Mate-TD |
SINUMERIK 808D |
GSK980TDC |
HNC-21T3 |
数量 |
|
伺服驱动器 |
βiSV 20 |
JD-SD15MT |
DA98A |
JD-SD15MT |
2台 |
|
伺服电机 |
βiS4/4000 |
80JD-M02430 |
80SJTA-M032E(A) |
80JD-M02430 |
2台 |
|
主轴变频器 |
4T015H（1.5KW） |
1台 |
|||
|
主轴电机 |
750W |
1台 |
|||
|
主轴编码器 |
HTF6015-CY-1024BM/5L |
1台 |
|||
|

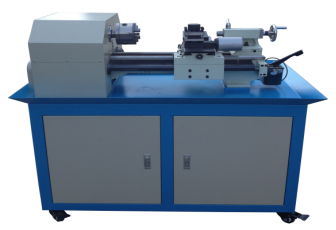

数控车床模型 |
665A实物型0625数控车床 |
1台 |
|||
|
控制柜 |
JDSKB-07T-3F型铁质钣金喷塑结构 |
1台 |
|||
|
电动刀架 |
LD4-CK0620型 |
1台 |
|||
|
三爪卡盘 |
手动三爪自定心卡盘 |
1台 |
|||
|
实验台操作手册 |
含电气原理图 |
1本 |
|||
|
变频器使用手册 |
4T015H型 |
1本 |
|||
|
数控系统说明书 |
用户手册、维修说明书、参数说明书 |
编程与操作手册、诊断手册、简明调试手册 |
系统用户手册、驱动器技术手册 |
编程与操作手册、参数说明书 |
1套
|
4、JDSKB-08T-3系数控车床装调与维修考核实训设备
F功能说明：
⊙独特的一体化结构设计，使得各单元功能更清晰，便于完整的了解数控系统的组成，柜式结构更方便编程与参数的调试；
⊙全开放式结构电气安装板，更方便直观的了解电气安装与布局设计；
⊙模块化组合设计，更方便各类型项目的教学实训；

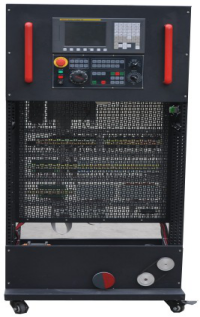

F数控控制台布局的独特特点：
1、本控制柜整体外壳为铁质钣金喷塑结构，坚固耐用。底部装有4只万向轮，方便移动。
2、柜体正面上部分是控制台的数控系统区，包括面板及其它开关等。
3、柜体正面下部安装有主轴电机与编码器、冷却电机等；
4、柜体背面为多功能网孔板式电气安装板，上面装有变频器、伺服驱动器、交流接触器、继电器、保险丝座、断路器、开关电源、接线端子排和走线槽等；电器排布与选型完全按照现行的数控机床一致模式。
F数控控制台技术性能：
1、输入电源：三相五线制380V交流电源；
2、漏电保护：漏电动作电流≤30mA；具有接地保护；
3、工作环境：温度-100～400C；
4、整机功耗：≤8KW；
5、考核柜尺寸：1000×600×1800mm；
6、数控系统可选配：FANUC、SINUMERIK、GSK、JD、WA、HNC等；
7、故障考核标配为：JD-888型数控机床智能考核系统；
8、在3A型基础上可选配：
JD-660型双轴滑台实训设备(3B型)；
JD-661精密型双轴滑台实训设备(3C型)；
JD-662半实物型数控车床实训设备(3D型)；
JD-663A实物型0625数控车床实训设备(3E型)；
JD-665A实物型0625数控车床实训设备(3F型)；
JD-665B实物型6132数控车床实训设备(3G型)；
JD-665C实物型6140数控车床实训设备(3H型)；
JD-666实物型400高速斜床身数控车床实训设备(3I型)；
