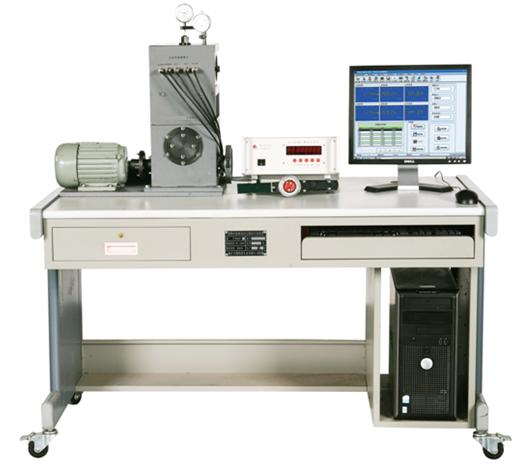

JYBL-1型螺栓联接综合实验装置

一、产品特点

1.完成螺栓受力情况及静、动态特性参数计算和测量相关实验；

2.采用计算机对螺栓静动态参数进行采集、处理、仿真、比较，不仅可使学生掌握机械参数电测的基本方法，还可了解现代计算机辅助测试手段。

二、技术性能

1.输入电源：三相五线AC380V±10% 50Hz

2.电流型漏电保护，I△n ≤30mA，动作时间≤0.1s，容量10A

3.工作环境：温度 -10℃～+40℃  相对湿度＜85%（25℃）　海拔＜4000m

4.外形尺寸：650mm×530mm×1480mm

5.三相异步电动机：额定功率 375W；额定转速910r/min

6.箔式电阻应变片：阻值350Ω；灵敏度系数K=2.20

三、系统配置

1.实验台

主要由实验桌、交流三相异步电动机、千分表、各种机械件（蜗杆、凸轮、蜗轮、弹簧、垫片等）组成

2.实验桌采用铁质双层亚光密纹喷塑结构，铸件平板台面，铝质面板。设有带锁储存柜，可放置配件及资料等。右侧设有托盘支架，实验时可用于放置应变仪。实验桌还设有四个带刹车万向轮，便于移动和固定。铸件平板外形尺寸：650mm×350mm×40mm。

3.静、动态应变仪 1套：由六位LCD数码显示、四个操作键盘、计算机接口、八通道输入插座组成。单通道输入时可为动态应变仪，采集速率100Hz以上。八通道输入时可为动/静态，采集速率为每通道10Hz。也可以随选择使用的通道而改变每通道的采集速率，通道使用数越少，采集速率越快。

4.计算机测试软件：完成对螺栓联接静、动态参数进行采集、处理、仿真及螺栓应力与变形的测试与分析，自动绘制螺栓综合变形测试和仿真曲线，便于分析、比较。

5.扭力扳手 1把

6.测试软件光盘 1张

四、实验项目

1.螺栓和被联接件受力与变形的静、动态实验

2.加载过程中单螺栓紧联接受力分析

3.受静态轴向载荷时紧螺栓联接变形规律

4.改变螺栓刚度、垫片刚度及被连接

5.刚度静、动态实验
