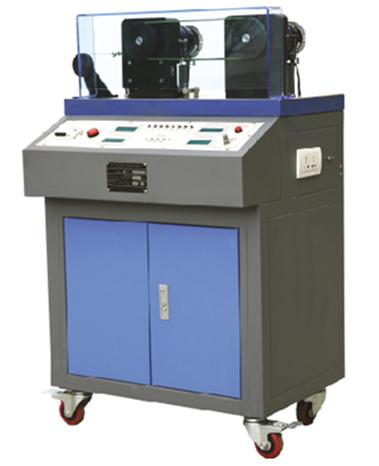

JYDC-1型带传动效率测试分析试验台

一、概 述

带传动通常是由主动轮、从动轮和张紧在两轮上的环形所组成。根据传动原理不同，带传动可分为摩擦传动型和啮合传动型两大类。本实训台主要用于各大中专院校机械类专业《机械设计》、《机械原理》等课程中皮带传动实训教学，观察皮带传动的结构和作用，测定皮带传动滑差率、效率和张紧力等参数

二、特 点

1.原动机的机座设计成浮动结构（滚动滑槽），与牵引钢丝绳、定滑轮、砝码一起组成带传动预拉力形成机构，改变砝码大小，即可准确预定带传动的预拉力。

2.两台电机均为悬挂支承，由拉力传感器检测主动电机力矩和从动电机力矩，并以数字仪表显示

3.采用直流调速电路和光电测速电路，对电机进行转速控制，并以数字仪表显示。

4.可分级控制发电机负载大小，能直观的观察到发电机的功率变化。

三、技术参数

（1）输入电源：单相三线～220V±10% 50Hz

（2）外形尺寸：650mm×530mm×1090mm

（3）电流型漏电保护，I△n ≤30mA，动作时间≤0.1s，容量10A

（4）工作环境：温度 -10℃～+40℃  相对湿度＜85%（25℃） 海拨＜4000m

四、配置及功能

1.实验台

(1)实验桌采用铁质双层亚光密纹喷塑结构，铸件平板台面，铝质面板。设有带锁储存柜。实训桌还设有四个带刹车万向轮，便于移动和固定。铸件平板外形尺寸：650mm×350mm×40mm。

(2)直流调速器1个：采用PWM脉宽调制技术，输出电压 0～220VDC，输出电流 4ADC

(3)数显转速表2个：分别显示主、从动电机的转速

(4)数显转矩表2个：分别显示主、从动电机的转矩

(5)多级加载装置 1套

2.主、从动电机额定功率：80W

3.主动电机调速范围：0～1500r/min

4.额定转矩：T=0.51N•m

五、实训项目

1.了解实训台结构原理及带传动效率的测试方法

2.观察带传动中的弹性滑动和打滑现象

3.测定滑动率和传动效率，绘制滑动曲线及效率曲线
