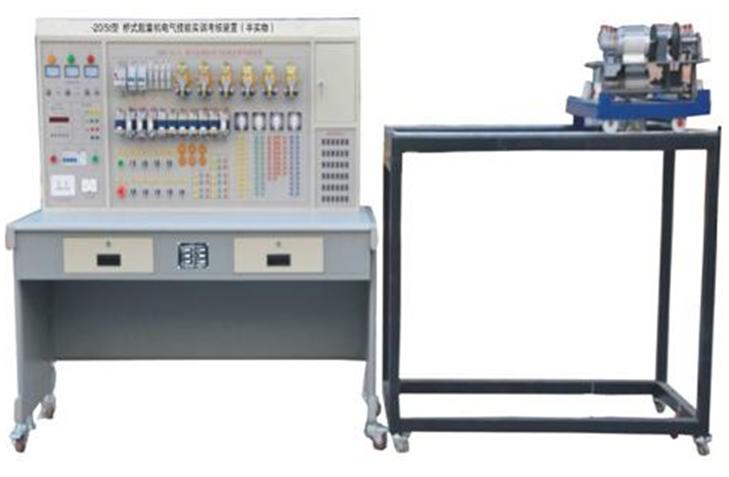

JY-20/5t型桥式起重机电气技能实训考核装置(半实物)
“JY-20/5t型桥式起重机电气技能实训考核装置”是在原“JY-20/5t型桥式起重机电气技能实训考核装置”基础上进行改造升级，它增加了20/5t桥式起重机仿真半实物模型，并将机床的电气部分和机床的机械部分有机地连接在一起。由于将机床的运动全部展现出来，因而使教学更加形象生动。本装置适合于维修电工（电工）初、中、高级技能鉴定中有关机床电气部分的培训考核。
一、功能特点
1.20/5t桥式起重机半实物仿真模型是参照实际20/5t桥式起重机尺寸按一定比例缩小的设计；
2.本套装置电气部分的操作，能实现20/5t桥式起重机各种运动控制，它包括：主钩的起吊和下降、副钩的起吊和下降、大车的左右移动、小车的前后移动、主钩起吊和下降调速、副钩起吊和下降调速、大车及小车移行调速。极限位置限位保护；
3.机床电气线路的所有接点，在装置的面板上都有测试点，便于学员检测故障；
4.半实物模型上所用电机的电压等级与实际的机床是完全相同；
5.半实物机床的床身采用铸件，专用模具一次成型，滚珠丝杆传动，手轮使用实际机床部件，贴近真实机床；
6.半实物机床各部件采用不同的颜色，培训时学生更加容易理解接受；
7.半实物机床活动导轨表面采用高频淬火工艺，经久耐用；
8.控制屏的故障箱内设有32个开关，通过拨动故障开关，可分别设置相应的故障点。
二、技术性能
1.输入电源：三相四线～380V±10% 50Hz
2.工作环境：温度-10℃～+40℃，相对湿度＜85%（25℃），海拔＜4000m
3.装置容量：＜0.2kVA
4.漏电保护动作电流：≤30mA；漏电保护动作时间：≤0.1s
5.控制屏尺寸：1575mm×725mm×1535mm
6.20/5t桥式起重机模型尺寸：1500mm×700mm×1000mm
7.大车行程：500mm
8.小车行程：300mm
三、设备配置
|
序号
|
名 称
|
数 量
|
备 注
|
|
1
|
20/5t型桥式起重机电气技能实训考核装置
|
1台
|
|
|
2
|
20/5t桥式起重机半实物模型
|
1台
|
配有与电气部分的连接接口，通过电缆连接
|
四、实训项目与目的
1.熟悉常用低压电器的机构、原理
2.通过观察机床模型的运动，了解机床的实际运动
3.了解机床电器控制的原理及各种保护装置
4. 掌握机床中常见故障的排除方法
五、故障点设置一览表
|
故障编号
|
故障现象
|
|
1
|
起重机无法启动
|
|
2
|
副钩不能下降
|
|
3
|
副钩不能下降
|
|
4
|
小车不能向后
|
|
5
|
大车不能向右
|
|
6
|
副钩不能提升
|
|
7
|
副钩不能提升
|
|
8
|
大车不能向左
|
|
9
|
起重机无法启动
|
|
10
|
起重机无法启动
|
|
11
|
起重机无法启动
|
|
12
|
起重机无法启动
|
|
13
|
起重机无法启动
|
|
14
|
起重机无法启动
|
|
15
|
主钩不能启动
|
|
16
|
主钩不能启动
|
|
17
|
主钩不能启动
|
|
18
|
不能强力下降
|
|
19
|
主钩电动机不能正转
|
|
20
|
主钩不能强力下降
|
|
21
|
制动器（用YA5模拟）不能松开、电阻不能被短接
|
|
22
|
主钩提升及制动下降档不能工作
|
|
23
|
主钩提升及制动下降档不能工作
|
|
24
|
上升和制动下降时制动器（用YA5模拟）不能松开、电阻不能被短接
|
|
25
|
电磁制动器不能松闸
|
|
26
|
主钩调速不正常
|
|
27
|
主钩调速不正常
|
|
28
|
当操作手柄从强力下降5档往回扳时，使KM5不能自锁
|
|
29
|
大车不工作
|
|
30
|
主钩不工作
|
