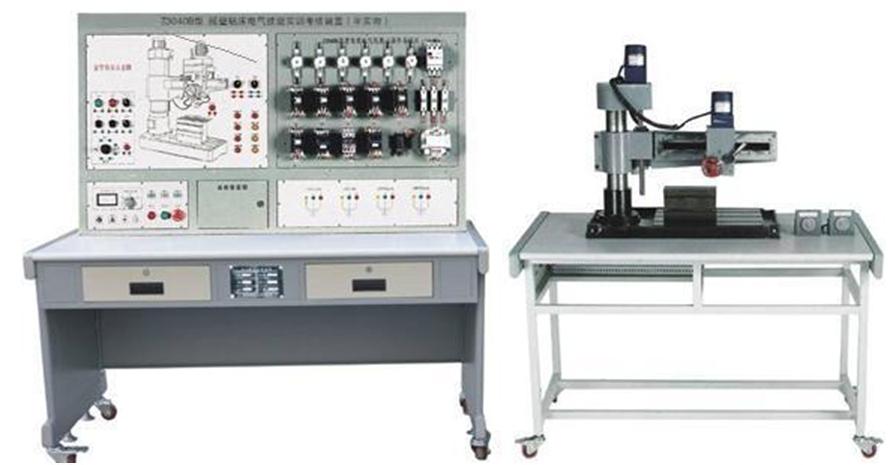

JY-Z3040B型摇臂钻床电气技能实训考核装置（半实物）
“JY-Z3040B型摇臂钻床电气技能实训考核装置”是在原“jy-Z3040B型摇臂钻床电气技能实训考核装置”基础上进行改造升级，它增加了Z3040B型 摇臂钻床仿真半实物模型，并将机床的电气部分和机床的机械部分有机地连接在一起。由于将机床的运动全部展现出来，因而使教学更加形象生动。本装置适合于维修电工（电工）初、中、高级技能鉴定中有关机床电气部分的培训考核。
一、功能特点
1.Z3040B型摇臂钻床半实物仿真模型是参照实际Z3040B型摇臂钻床的尺寸按一定比例缩小的设计；
2.本套装置电气部分的操作，能实现Z3040B型 摇臂钻床各种运动控制，它包括：主轴启动停止、摇臂的升降运动和冷却泵启动停止，极限位置的限位保护；
3.机床电气线路的所有接点，在装置的面板上都有测试点，便于学员检测故障；
4.半实物模型上所用电机的电压等级与实际的机床是完全相同；
5.半实物机床的床身采用铸件，专用模具一次成型，滚珠丝杆传动，手轮使用实际机床部件，贴近真实机床；
6.半实物机床各部件采用不同的颜色，培训时学生更加容易理解接受；
7.半实物机床活动导轨表面采用高频淬火工艺，经久耐用；
8.控制屏的故障箱内设有32个开关，通过拨动故障开关，可设置相应的故障点。
二、技术性能
1.输入电源：三相四线～380V±10% 50Hz
2.工作环境：温度-10℃～+40℃，相对湿度＜85%（25℃），海拔＜4000m
3.装置容量：＜0.2kVA
4.漏电保护动作电流：≤30mA；漏电保护动作时间：≤0.1s
5.控制屏尺寸：1410mm×725mm×1535mm
6.半实物模型桌子尺寸：1268mm×723mm×798mm
7.Z3040B钻床模型尺寸：600mm×300mm×500mm
8.摇臂上升下降行程：160mm
9.主轴箱移动行程：250mm
三、设备配置
|
序号
|
名 称
|
数 量
|
备 注
|
|
1
|
Z3040B型 摇臂钻床电气技能实训考核装置
|
1台
|
|
|
2
|
Z3040B摇臂钻床半实物模型（含实训桌）
|
1台
|
配有与电气部分的连接接口，通过电缆连接
|
四、实训项目与目的
1.熟悉常用低压电器的机构、原理
2.通过观察机床模型的运动，了解机床的实际运动
3.了解机床电器控制的原理及各种保护装置
4.掌握机床中常见故障的排除方法
五、故障点设置一览表
|
故障编号
|
故障现象
|
| 1 |
机床不工作
|
| 2 |
机床不工作
|
| 3 |
机床不工作
|
| 4 |
主轴电机不能启动
|
| 5 |
主轴电机不能启动
|
| 6 |
摇臂不能上升
|
| 7 |
摇臂不能上升
|
| 8 |
摇臂不能下降
|
| 9 |
摇臂不能下降
|
|
10
|
摇臂不能下降
|
|
11
|
立柱不能夹紧
|
|
12
|
立柱不能夹紧
|
|
13
|
立柱不能夹紧
|
|
14
|
立柱不能松开
|
|
15
|
立柱不能松开
|
|
16
|
立柱不能松开
|
|
17
|
主轴箱不能保持松开
|
|
18
|
主轴箱不能松开
|
|
19
|
主轴箱不能松开
|
|
20
|
主轴箱不能松开
|
|
21
|
主轴箱不能松开
|
|
22
|
机床不能启动
|
|
23
|
机床不能启动
|
|
24
|
冷却泵不能启动
|
|
25
|
照明灯不亮
|
|
26
|
主轴不工作
|
|
27
|
立柱夹紧电机不工作
|
|
28
|
摇臂不能升降
|
