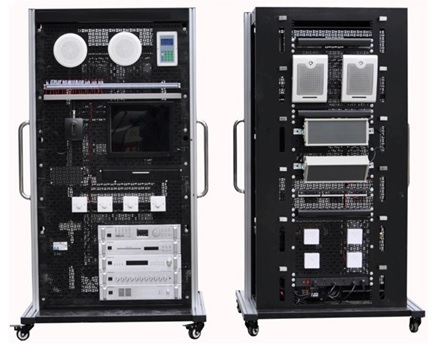

JY-LY-01型楼宇工程公共及应急广播系统实训平台
一、系统概述
楼宇工程公共及应急广播系统实训平台依据智能建筑行业的发展趋势和特点，结合楼宇智能化技术的功能和应用，以楼宇5A子系统工作任务为导向，基于楼宇智能化、工业自动化、计算机网络通信、综合布线及系统集成等多种技术的综合运用和拓展，多层面地满足了技师和职业院校楼宇智能化设备安装与运行、楼宇设备安装、自动化控制、计算机网络及通信系统工程等相关专业的系统与原理演示、技能展示、工作任务设计与计划、实训、过程与结果评定、考核、鉴定、竞赛、工程项目设计及毕业设计等；系统地训练了学生专业技术、实际动手技能（安装、布线、接线、编程、调试、运行、维护及维修等）、设计规划、交流沟通、团队协作、效率意识及创新思维等能力，同时培养了其严谨的工作作风和良好的职业素养。
二、技术指标
1、电源输入：单相三线（第三方接地），AC220V±10%，50/60Hz；
2、安全保护：接地，漏电（动作电流≤30mA），过压，过载，短路；
3、整机功耗：≤300W；
4、外形尺寸（宽×高×深）：1060mm×1900mm×800mm（工业铝型材支架）；
5、实验室远程管理系统软件.
1）该系统集成远程实验台电源管理系统，通过手机或其他移动终端系统监控查询学生实验台的电源开关状态；单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时开启关闭电源功能。
2）该系统还可通过 PC 控制终端进行实训考核，也可通过手持移动控制终端进行实训考核，可自由设定任意一处与电控模块引脚有关的各种常见故障，故障类型包括：线路断 路、对地短路、接触不良，偶发等故障现象。每套驱动模块可以设置 8 路大电流 5A 的 开路故障、16 路小电流 2A 的信号通路的开路、不良、偶发、短路等故障，共 24 路故 障设置。可根据需求扩展设置 64 路大电流 5A 的开路故障、128 路小电流 2A 的信号通 路的开路、不良、偶发、短路等故障，共192 路故障设置。可根据用户使用要求调整故障设置点的数量和故障设置类型。
3）所有配备驱动模块的实训设备，均可通过内置的专用新型无线数据传输模块无线组网， 实现远程集中管理。4）用户可选择通过无线或 RS-232 串口通讯与其它实训设备配套的无线故障设置控制系统组成一个网络，系统可以联机考核也可以脱机考核，通过主控计算机控制每一台实训设备的故障设置、故障排除、参数设定、 远程起动、信息反馈、考核评分等功能。
5）集成无线多功能数据采集、分析、控制系统可实时长时间记录电压、电流等，并生成趋势曲线。
6）用户可以实现单机操作考核和联网考核。
7）在线课程教育学习糸统软件.
在线教育系统首页须有投标企业LOGO，提供免费远程模拟数字电路教学培训PLC培训,伺服,步进,触摸屏,变频器, 单片机，数控，机器人，楼宇，工业组态及网络通信等全系列自动化技术培训，自由组合不同教学手段，实现各种不同的教学方法，比如谈话式、研讨式、活动式、竞赛式等等，12种教学手段,游戏化闯关式学习体验,三大管理系统,网校CRM系统
三、主要配置
|
序号 |
器材名称 |
数量 |
单位 |
备注 |
|
1 |
立式实训平台 |
1 |
台 |
|
|
2 |
网孔板安装模块 |
8 |
块 |
|
|
3 |
网孔板用膨胀固定件 |
100 |
个 |
|
|
4 |
线缆管理架 |
12 |
个 |
|
|
5 |
电源管理模块 |
1 |
台 |
|
|
6 |
嵌入式编程主机与显示器模块 |
1 |
套 |
|
|
7 |
智能中央控制主机 |
1 |
台 |
|
|
8 |
DVD/MP3多功能播放器 |
1 |
台 |
|
|
9 |
电子调谐器 |
1 |
台 |
|
|
10 |
前置定压功放 |
1 |
台 |
|
|
11 |
350W纯后级广播功放 |
1 |
台 |
|
|
12 |
壁挂音箱 |
2 |
个 |
|
|
13 |
优质天花喇叭 |
2 |
个 |
|
|
14 |
室外豪华防水音柱 |
2 |
个 |
|
|
15 |
音量调节器 |
4 |
个 |
|
|
16 |
鹅颈式广播话筒 |
1 |
个 |
|
|
17 |
公共广播系统管理软件 |
1 |
套 |
|
|
18 |
6位PDU电源 |
1 |
个 |
|
|
19 |
24位超五类非屏蔽插座配线架 |
1 |
个 |
|
|
20 |
8P8C超五类非屏蔽水晶头 |
20 |
个 |
|
|
21 |
超五类非屏蔽信息插座模块 |
4 |
个 |
|
|
22 |
单口86型信息面板 |
4 |
个 |
|
|
23 |
86型底盒 |
4 |
个 |
|
|
24 |
UTP超五类4对非屏蔽跳线 |
4 |
条 |
|
|
25 |
UTP超五类4对非屏蔽电缆 |
100 |
米 |
|
|
26 |
专用桥架 |
1 |
套 |
|
|
27 |
实验室远程管理考核系统 |
1 |
套 |
|
|
28 |
实验室远程管理系统软件 |
1 |
套 |
|
|
29 |
耗材及工具 |
1 |
套 |
|
|
30 |
耗材及工具 |
1 |
套 |
各规格电线、常用电工工具及线缆测试仪等 |
四、实训项目
1、系统的安装、布线、接线、编程、调试、运行、维护及维修；
2、线路故障的设置、检测及排除；
3、认识公共广播系统的基本工作原理、基本配置及系统结构；
4、手动广播操作：发布通知、会议及播放音乐；
5、自动广播编程：实现校园自动打铃、定时眼保键操及定时播放背景音乐；
6、手动启动紧急广播；
7、快速启动设备电源与分区及语音疏散人群；
8、公共广播系统的情景实训；
9、桥架及其支架的安装和布线；
10、信息插座和机架设备的安装；
11、水晶头及跳线的制作和测试；
12、RJ45模块和配线架的压线和测试；
13、RJ45跳线的连接及链路的测试。
