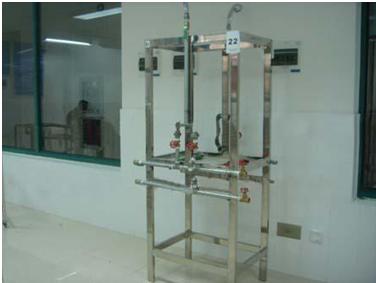

JYLY-01S型双管淋浴器实训装置(双工位)
一、实训功能
能供学生根据安装规范，使用管子钳、台虎钳及多种管配件，在专用的实训平台上，安装一个双管淋浴器
二、技术指标
镀锌白铁管管径及各种管配件规格为20mm
三、主要配置
由铜闸门、水管套件、生料带和双管淋浴器安装实训架所组成
四、实训项目
1：铰制短镀锌白铁管操作实训
2：铜闸门安装操作实训
3：生料带及水管套件安装操作实训
4：莲篷头安装操作实训
通浴缸实训装置
一、实训功能
能供学生根据安装规范，使用专用工具，将浴缸、上水口、水龙头、莲蓬头、软管及五金配件在不锈钢平台上组装成一个具有完整功能的浴缸，并为浴缸安装进排水管路，最后进行进水排水检验。
二、技术指标
外形尺寸：1540×670×2250mm
款式：压克力浴缸
满水容量：130L
三、主要配置
由浴缸、水龙头、莲蓬头、软管、进排水管路套件、专用工具和不锈钢安装实训平台所组成
四、实训项目
1：浴缸体的安装实训
2：浴缸龙头的安装实训
3：浴缸排水管路的安装实训
4：浴缸进水排水检验实训
普通坐便器实训装置
一、实训功能
能供学生根据安装规范，使用专用工具，将坐便器、水箱、软管及五金配件在不锈钢平台上组装成一个具有完整功能的坐便器，并为坐便器安装进排水管路，最后进行进水排水检验。
二、技术指标
外形尺寸：800×550×1150mm
洁具类型：下排水、虹吸式
冲洗水量：6L
坑距：305 mm
进水要求：0.05MPa～0.75MPa
三、主要配置
由座便器体、座便器自动水箱、座便器进水管路、专用工具和不锈钢安装实训平台所组成
四、实训项目
1：座便器体的安装操作实训
2：座便器进水管路的安装操作实训
3：座便器自动水箱的安装操作实训
4：座便器进水排水检验操作实训
高级冲浪浴缸实训装置
一、实训功能
能供学生根据安装规范，使用专用工具，将浴缸、上水口、水龙头、莲蓬头、软管及五金配件在不锈钢平台上组装成一个具有完整功能的浴缸，并为浴缸安装进排水管路，再给浴缸配上电源并连接好电气线路，最后进行进水排水及通电冲浪效果检验。
二、技术指标
外形尺寸：1540×670×2250mm
款式：压克力浴缸
满水容量：130L
三、主要配置
由浴缸、水龙头、莲蓬头、软管、进排水管路套件、水泵、专用工具和不锈钢安装实训平台所组成
四、实训项目
1：冲浪浴缸的安装实训
2：冲浪浴缸龙头的安装实训
3：冲浪浴缸进排水管路的安装实训
4：冲浪浴缸进水排水检验实训
5：冲浪浴缸操作使用实训
太阳能供热实训装置
一、实训功能
能供学生根据安装规范，使用专用工具，将太阳能热水器、电加热器、自动上水阀、温度水位显示器及管配件组装成一个具有完整功能的太阳能热水器，并为太阳能热水器安装进出水管路，最后进行进水用水检验。
二、技术指标
工作电压：单相三线220V±5% 50Hz
整机容量：＜2000W
外形尺寸：800×1200×1150mm
真空管数：10管
加热方式：太阳能加热、电加热
控制方式：智能全自动
进水要求：0.05MPa～0.75MPa
三、主要配置
由太阳能热水器、电加热器、自动上水阀、温度水位显示器、管配件、专用工具和不锈钢安装实训平台所组成
四、实训项目
1：太阳能机架的安装实训
2：太阳能进水管路的安装实训
3：太阳能排水管路的安装实训
4：太阳能真空集热管的安装实训
5：太阳能进水出水检验实训
6：电加热器的安装实训
7：自动上水阀的安装实训
8：温度水位显示器的安装实训
9：温度水位显示器的设备和操作实训
10：太阳能热水器的维护保养实训
地暖及办公楼垂直供暖系统实训装置
一、实训功能
（1）整体式全真暖气片和管路，透明地板，能看清隐蔽管路的全部结构和走向。
（2）一层设置地暖系统，整个系统由锅炉及循环泵实现热循环演示。
（3）展示了上供下回式供暖系统和平行复列式地暖盘管形式的外观、结构、原理、安装部位和安装形式。
（4）展示了铜铝复合散热器、钢制翅片式散热器和薄壁钢管散热器（艺术造型）的外观、结构、原理、安装部位和安装形式。
（5）膨胀水箱采用全透明材料制造，能演示膨胀水箱的工作原理。
（6）所有散热器和水暖设备都能全真演示。
二、技术指标
外形尺寸：1500×1000×2400mm
框架材料：304不锈钢
地板材料：钢化玻璃
进水要求：0.05MPa～0.75MPa
安全保护：具有漏电自动保护装置和接地保护
三、主要配置
一层设置为地板辐射采暖系统，供回水上分别设分水器、集水器和温控阀，地暖盘管形式为平行复列式。
二层供暖系统为上供下回式供暖系统，左、中、右三面框壁各设置薄壁钢管散热器、钢制翅片式散热器和薄壁钢管散热器。
四、实训项目
1：地暖及办公楼垂直供暖系统操作演示
2：双管上供下回式供暖系统的认识
3：地板辐射采暖系统的认识
4：锅炉的拆装及操作实训
5：循环泵的操作及拆装实训
6：分水器、集水器的操作及拆装实训
7：薄壁钢管散热器的拆装实训
8：钢制翅片式散热器拆装实训
9：薄壁钢管散热器的拆装实训
