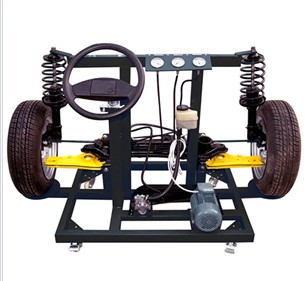

助力转向与独立悬

成品规格：

台架尺寸 1700mm*1230mm*1250mm；

设备重量 100KG

1.产品简介：该设备采用大众捷达汽车前桥总成为基础，全面展示了动力转向系统、前桥悬架系统的组成结构和工作过程。适用于中高等职业学校和培训机构对汽车动力转向、前桥悬架理论与维修实训教学需要，完全满足对汽车前桥系统结构展示、工作模拟、拆装实训等教学功能。主要实训项目：汽车动力转向实训、汽车转向横拉杆调整实训。
2.结构组成：前桥悬挂、避震、弹簧、轮毂、车轮、三相电机、助力泵、油压表、移动台架
3.功能： 真实可运行的汽车前桥悬架部件，充分展示悬架的组成结构。由三相电机做动力源带动助力泵工作，操纵方向盘，真实演示汽车动力转向的工作过程。实训台安装有压力表，实时显示转向时助力油压的参数变化。

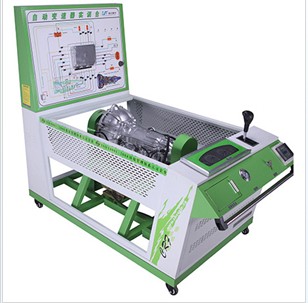

A340自动变速器实训台


成品规格：

面板尺寸 980mm*850mm；

台架尺寸 1100mm*1300mm*1850mm；

故障接口 CN50P串口；

设备重量 375KG；

动力电源 交流380V；

输入电源 交流220V；

工作温度 -5-40度。
1.产品简介：该设备采用原厂丰田A340E电控自动变速器总成为基础，可调速三相异步电动机做动力源，对自动变速器进行档位显示、空档起动、前进档及倒档运行等工况实践操作。真实展示电控自动变速器组成结构和工作过程；适用于中高等职业技术院校、普通教育类学院和培训机构对自动变速器理论和维修实训的教学需要。主要实训项目：自动变速器电控系统结构认识、查询和清除故障码、自动变速器工作时的的信号测量、自动变速器不同档位工作状况的运行。
2.结构组成：自动变速器总成、自动变速器控制单元、挂档杆总成、变速器油散热装置、组合仪表、三相电机、变频器、诊断座、压力表、移动机架等。
3.功能：由电机驱动模拟发动机动力输出，可演示自动变速箱的空档起动、倒档运行、各前进档的跳档运行等工作过程。可在台架面板显示自动变速箱的主油道油压状况。仪表可显示各换档点的车速变化。采用的高性能变频器能通过设定额定电流值对所控制的三相电机实现以S曲线图形进行加速/减速。可在面板上直接读取各种传感器电信号，面板上安装有诊断座，可连接解码器对变速器电控系统进行读取故障码、清除故障码等自诊断功能。电路图板具有电路分析功能，学员可直观对照电路图和实物，认识和分析自动变速器电控系统的工作原理。
4 .可配智能故障设置系统：本系统采用一台7英寸显示窗口的台湾研华PLC智能工控机触摸屏人机对话实训平台（终身保用），该系统区别与目前所普遍采用的以廉价的单片机为硬件平台的故障设置系统、具有比单片机读写速度更快、可视化程度更高、抗干扰能力更强、同时可进行大容量存储交换数据等多种优势。即可单机使用也可通过蓝牙或R485插口与教学机器人联网使用。a.进入菜单选择画面，教师首先输入密码进入综合评分设置系统，设置考卷编号、开始级别（高级、中级、初级）、教师设置编号、可进行答题时间、答题次数、试卷等级、自动评分等项目的设置。b.综合评分系统设置完毕后，教师进入教师故障设置系统，可根据屏幕显示的故障名称点击，完成后按返回键至菜单选择。c、退至菜单选择页面后，教师故障设置完成。学生可进入学生故障排除系统查看试卷（此时间点作为考试时间的起点），在通过相关辅助工具确定考卷所有考题答案后，按交卷键提交答卷。d、考试结束后，教师输入密码机教师编号后可查询学生成绩，学生在输入学号后也可查询成绩。
5.工艺标准：电路图板具有电路分析功能、图形线路采用进口铝塑板激光喷描而成（10年不变色），边框采用铝合金边条压紧镶嵌，美观大方。台架底座采用国标钢材焊接、表面高档金属爆纹漆静电高温喷涂；外围采用高强度冲压安全护板，底座安装有万向移动脚轮，坚固科学。安装紧固件采用德国欧梯克名厂部件，线路分布合理，电器安装严格按照GB国家电气行业标准组织生产及实施。
