商业信息:汽车底盘系统实训台 汽车电动座椅示教台
发布时间:2015-3-30 0:06:10

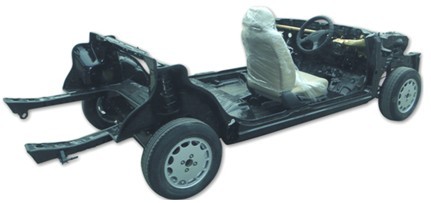

底盘系统实训台(丰田系列、本田系列、大众系列)

型      号:LK-DPSX-001/002/003
品      牌:凌凯
产      地:上海包


装:无

【产品简介】
本实训台以汽车底盘动力系统、传动系统、行驶系统、转向系统、制动系统、悬架系统、车架等的实物部件为基础组成。能满足传动系统、行驶系统、转向系统、制动系统、悬架系统、车架理论和维修实训的教学需要,能够满足传动系统、行驶系统、转向系统、制动系统、悬架系统、车架的结构、工作过程、工作原理、诊断及拆装实训的教学需要。
【产品配置】
一、手动变速器总成(带传动轴、排档机构、离合器总成、离合操纵机构等)或自动变速器总成
二、前后悬挂系统(带前桥总成、后桥总成、前悬挂、后悬挂)
三、转向系统(带方向机总成、转向柱、方向盘、转向节等)
四、前后制动系统(前后制动装置、制动总泵、前后轮胎、手刹机构)车架、主驾驶座椅等。
五、配套使用操作与实训指导书。
【产品功能】
1.汽车底盘各系统结构认识实训;
2.汽车底盘各系统工作原理动态演示;
3.汽车底盘总体认识实训;
4.汽车底盘各系统拆装实训;
5.汽车底盘各系统检测与维护、维修等实训;
6.汽车底盘各级职业技能考核强化实训。

汽车电动座椅示教台


型      号:LK-ZYSX-001
品      牌:凌凯
产      地:上海
包      装:1220mm*650mm*1900mm

【产品简介】
本实验台以凌志400主驾驶电动座椅实物为基础,由主台架、检测控制台二部分组成。适用于中高等职业
学院和培训机构的汽车电动座椅构造与维修实训教学,能够满足对电动座椅的结构、工作原理、故障设置及诊断的教学需要。本实验设备操作方便,安全可靠,易于维护。
【标准配置】
一、移动台架
配备12V开关电源、电源保险丝、移动脚轮等;
二、示教面板
1、点火开关、解体电动座椅、座椅控制组合开关、相关的继电器、保险丝等。
2、外接式的检测端子、工作状态LED显示灯、连接线;
3、彩色完整的电动座椅系统结构组成图片和电路工作原理图。
4、集成电路故障设置与考核装置。
【功能特点】
一、展示功能:
1、把座椅去套处理,各个部分用不同的颜色标识,充分展示电动座椅的组成结构和工作原理。
2、彩色完整的电动座椅系统结构组成图片和电路工作原理图,便于对照实物进行电动座椅系统结构组成和电路工作原理教学。
二、动态运行功能:
在电动座椅实物的基础上,配备各相关辅助控制装置,充分演示电动座椅的各个方向调节等工作过程。
操纵电动座椅开关,可调节电动座椅前后移动、倾斜调整、前后垂直调整、头枕调整等工作全过程。
三、检测功能:
通过外接式的检测端子,可无损线束直接在面板上进行各执行器和电路参数如电阻、电压、电流、频率信号等的检测与分析;
四、实时显示功能:
LED灯显示座椅调整时的各个方向和相应电机的工作状态。
五、故障设置与考核功能:
A、通过集成电路故障设置器,可对所有系统电气断路故障进行设置。便于通过设置故障,由学员进行相关的测量、分析,进行故障的诊断和排除,达到良好的考核功能。
B、故障设置器采用双层集成电路板结构,集成电路板采用双面电路印刷制成,配以4个档位的大电流继电器,具有极高的稳定性及大电流过电能力,达到既设置小电流(电流值5A以下)的传感器信号故障又能设置大电流(电流值可达15~20A)的执行器故障效果。
C、开关的档位分别为“断路”、“正常”,易设置及排除。并具有质量稳定、易于更换等特点,便于设备的维护和保修。
D、本实验台集成电路故障设置器采用集成电路板。(设置8个典型故障)
可根据客户要求和产品的实际情况,设置最多达可达30个单独故障,真正达到“单个故障分别设置”、“多个故障任意组合设置”、“全部故障同时设置”的故障设置效果。便于学员对单个故障、多个组合故障进行相关的测量、分析从而理解故障的诊断和排除方法,达到故障的诊断和排除的良好教学及考核效果。
六、根据教学内容进行分区,各功能区清晰明了。合理的工业造型,整体结构合理,安全系数高。

【规格参数】
示教台:(长*宽*高)1220*650*1900(mm)
外接电源:220V交流电压;
工作电压:12V直流电压;
重 量:50kg
【实训项目】
汽车电动座椅系统部件认知实训
汽车电动座椅组成结构认知实训
汽车电动座椅系统工作原理实训
发电动座椅检测与维修
系统工作电压/电流诊断
电动座椅变相软轴检测
