商业产品,汽车底盘系统实训台,JD-DP05型电控悬挂系统实验台 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
发布时间:2013-3-29 11:51:06 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

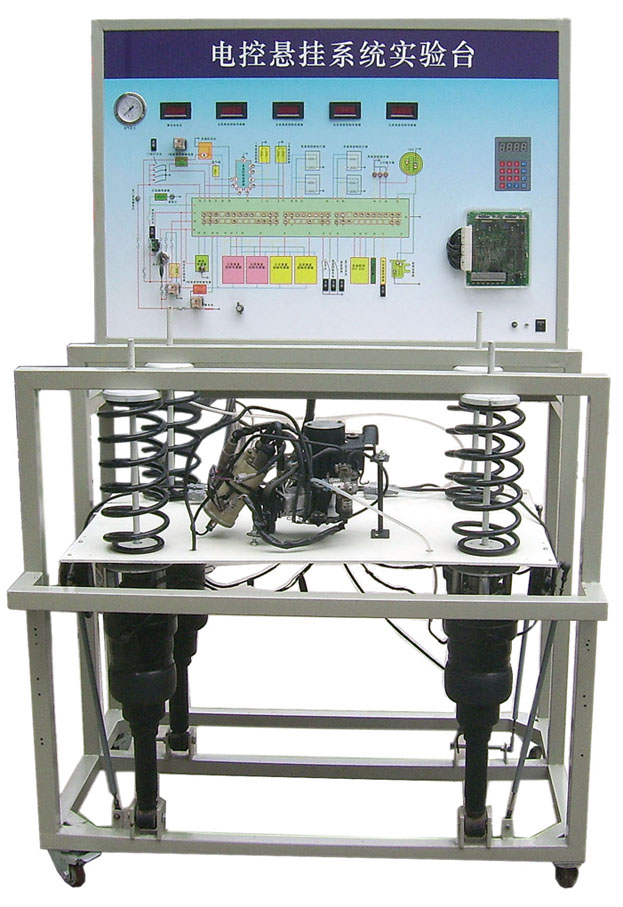

商业产品,汽车底盘系统实训台,JD-DP05型电控悬挂系统实验台 产品名称 : 电控悬挂系统实验台 简要说明: 一、产品组成:
本实验台选用凌志400电控气动悬架系统单元,原车原装电脑ECU、高度控制传感器、执行器、减震器、可移动台架等组成。
二、产品功能:
1.指针式仪表检测工作气压变化
2.数字仪表显示各高度传感器工作电压变化
3.模拟路面情况、载荷变化情况、行驶状况进行电脑自动调整
4.完整的彩色原理电路图,清晰明了
5.面板设置一一对应电脑检测端子便于检测
6.可手动读取故障码;设有检测连接座,可用连接故障读取器使用。
8.设有智能设置故障,可连PC机使用,也可连机使用.
9.可移动万向轮台架方便移动.台架经过高温处理,牢固耐用.
三、技术参数
1.规格:台架1500*1000*1400高MM)
示教板:1000*800
2.输入电压220V电源功率0.7KW
3.输出电压12V/580A
4.材料:面板PVC板
台架4*4方管
5.重量:96千克
四、安装向导
设备以成为一体,只需安装上示教板再插上电线插头既可使用
五、使用说明(实验指导)
1.高度自动调整:先把所以的开关关闭,再打开点火开关,并启动电机,使模拟发动机的电机运转,这使悬挂会在自动调整
2.升高:把高度调整开关开启,悬挂会自动升高,(模拟发动机的电机调节器必须在最底的位置)
3.降低:把高度高度调整开关关闭,悬挂会自动降低,(模拟发动机的电机调节器必须在最底的位置)
4.车速行使调整:把把高度传感器开启,转动电机调节器,调节到最高速,悬挂电脑检测到汽车行使超过20公里以上,悬挂会自动降低,这是汽车在高速行使汽车底盘,达到汽车行使最佳
5.制动时防止载头:打开制动开关,汽车执行器工作,此时汽车空气弹簧变硬,防止汽车在高速行使应制动载头。
6.转向防止跑偏:转动方向盘,在猛转动方向盘,汽车执行器工作,汽车空气弹簧会在变硬,转向防止跑偏
7.高度自动调整:先把所以的开关关闭,再打开点火开关,并启动电机,使模拟发动机的电机运转,这使悬挂会在自动调整
8.升高:把高度调整开关开启,悬挂会自动升高,(模拟发动机的电机调节器必须在最底的位置)
9.降低:把高度高度调整开关关闭,悬挂会自动降低,(模拟发动机的电机调节器必须在最底的位置)
10.车速行使调整:把把高度传感器开启,转动电机调节器,调节到最高速,悬挂电脑检测到汽车行使超过20公里以上,悬挂会自动降低,这是汽车在高速行使汽车底盘,达到汽车行使最佳
11.制动时防止载头:打开制动开关,汽车执行器工作,此时汽车空气弹簧变硬,防止汽车在高速行使应制动载头。
12.转向防止跑偏:转动方向盘,在猛转动方向盘,汽车执行器工作,汽车空气弹簧会在变硬,转向防止跑偏
|
