汽车充电系统示教板 启动系统示教板 |
发布时间:2013-4-9 10:20:47 |

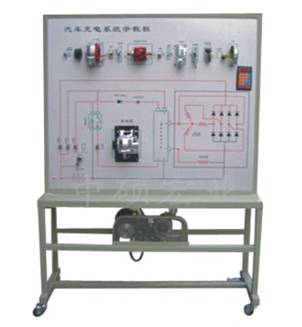

汽车充电系统示教板 一、功能: 1、采用实物分解挂置,直观明了,能让学生清楚了解发电机内部结构。 2、配备整体式发电机,由电机驱动发电,并配备检测口,可以测量线圈的交流电主整流后的直流电,并可通过专用仪器仪表检测。 3、通过触摸式故障板设置实际故障,便于考核,可以通过故障的判断和排除,让学生充分理解发电系统的工作原理。 二、操作: 1、接通380V外接电源(试验电机反正转) 2、连接电瓶电缆。 3、打开点火开关,观察充电指示灯(点亮为正常)。 4、点火开关至起动档2秒,电机运转充电指示灯熄灭开始正常工作。 5、故障设置参见故障板使用说明书。 三、注意事项: 1、本实验台电机为高压电禁止学生触摸。 2、电源地线必须牢固接地。 3、运转一个月要检测皮带涨紧度。 4、工作完成应拔掉380V电源及电瓶、电缆。 四、规格: 1、电源:交流380V、50Hz。 2、工作电源:直流12V。 3、外形尺寸:1400×500×1800mm。 启动系统示教板 本启动系统示教板是本公司采用现有的本田车系统为适应汽车教学需求而研制的,该示教板由启动机总成、拆件、结构为一体、操作显示面板电气原理及电控柜、可移动支架等组成、具有结构紧凑、操作方便、安全可靠、教学直观,具有启动系统运转及显示功能。是汽车实物教学不可缺少的实验室设备之一。 二、技术性能 1、主要参数值: ●启动系统工作电压 12v 500W ●最大电流 100A ●主电源 交流220v、50Hz ●设备重量 50Kg ●外形尺寸 1000×500×1500mm |
