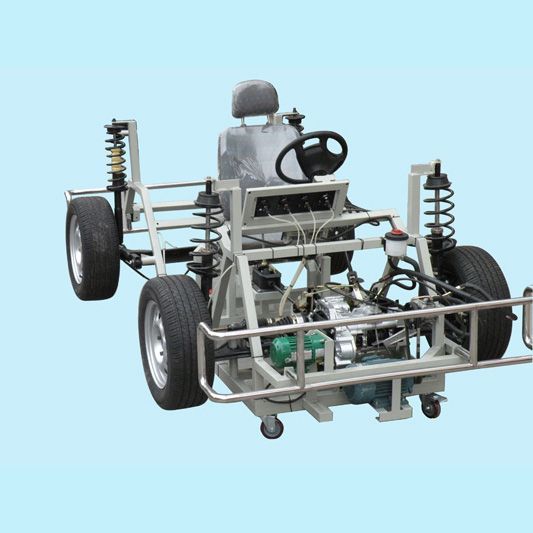

汽车整车构造与传动实训台(各车型) 型号JY-JD01 使用环境:温度-5℃~40℃;湿度≤80% 工作电压:220V 频率:50/60HZ; 功率:750W
一、产品简介: 万向自锁脚轮台架活动灵活,并带有自锁装置,便于移动教学;整体台架采用刚性结构焊接,所用材料如方管、角钢等采用国标标准材料,支撑可靠,并布有减震元件;表面喷塑处理防腐蚀抗老化,不褪色 二、产品组成: 汽车整车构成与传动包括发动机总成、变速器总成、完整的前盘后鼓真空助力、液压制动系统、前后悬架、整套完整的传动系统、液压助力转向系统、前后车轮等 三、功能特点 1、对发动机全解剖,能观察到所有赤轮并用不同颜色区分, 2、利用减速电机作为动力输入,让发动机缓慢转动,通过解剖口观察内部各部件之间的传递情况; 3、能够演示底盘中变速器系统的工作过程,对变速器进行解剖,能清楚看到内部构造及原理。 4、能够完成如下实训操作: (1)制动系统所有部件的拆装(总泵、分泵、真空助力器等) (2)盘式、鼓式制动器的拆装与调整 (3)液压制动系统的加液、放气等操作 (4)前悬架的拆装与调整 (5)转向系统所有部件的拆装、调整、加液等操作(转向盘、转向柱、转向器、助力转向泵等) (6)前轮定位的调整 (7)车轮的拆装 (8)传动系所有部件的拆装与调整(手动变速器、主减速器、差速器、半轴、球笼等)
液压制动系统实训台
型号:JY-STNZD 尺寸:1200×800×900(长×宽×高) 使用环境:温度-5℃~40℃;湿度≤80% 汽车类型:桑塔纳 重量:80KG
一.产品组成: 实验台采用桑塔纳2000型全新制动系统组成,主要包括前刹车总泵,后刹车总泵,制动总泵、真空助力器、制动盘、制动钳、前轮牛腿总成,进口透明制动管,可移动台架等等, 二.产品功能: 1.充分展示汽车制动工作原理 2.可拆装实习,全为原车实物.原装汽车车轮轴承牢固耐用 3.配置真空泵,模拟发动机真空,使制动轻便灵活 4.可移动台架,方便移动,台架经过高温油漆处理,牢固耐用
