JY17-变速器解剖 JY18-捷达变速器实训台

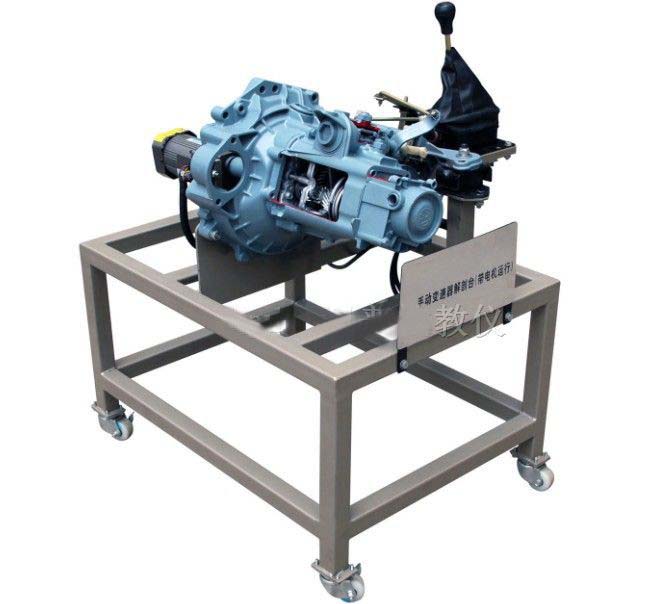

采用大众捷达前驱手动变速器进行剖面处理,各部件齐全,剖面位置合理,可全面展示内部结构和部件的运动情况,适合于手动变速器原理和机械机构的教学。
2. 对变速器各机械剖面采用不同颜色的油漆进行喷涂。 3. 由三相齿轮减速感应电机带动变速器输入轴运转,真实演示不同档位下机械运动的传递过程。 4. 移动台架采用了高强度的钢结构焊接,表面经喷涂工艺处理。移动台架底部带有自锁脚轮,可移动式,方便教学。
外形尺寸:800×600×800mm(长×宽×高)
2. 动力电源:三相四线(三相五线380V±10% 50Hz) 3. 三相齿轮减速感应电机: u 型 号:5IK120GN-C u 额定电压:AC 220V/380V 50Hz u 额定功率:120W u 额定转速:50Hz 90/1400rpm 60Hz 90/1500rpm u 减速比:30 4. 工作温度:-40℃~+50℃
自动变速器实验台

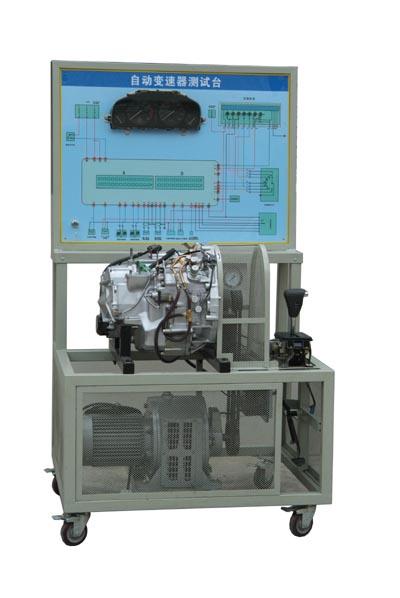

产品组成:本实验台选用A340E自动变速器,自动变速器控制单元,各种传感器,节气门总成,可移动台架,使用说明书 产品功能: 1.可进行档位转换,升档降档转换 2.能直观内部构造功能,变速器外壳中间剖开,为防漏油,利用透明有机玻璃密封,清晰可见内部工作过程, 3.三相变频电机模拟发动机驱动,变频器电机转速可在10至2800每小时, 4.可进行档位转换;可进行升档、降档转换; 5.面板上设有电脑一一对应的端子,和完整的彩色控制原理电路图, 6.可手动读取故障码,设有通用检测连接座,可用连接故障读取器使用, 7.动态显示各挡位油压情况;设有智能设置故障,可连接计算机PC电脑使用,也可连机使用. 8.可移动万向轮台架方便移动,台架经过高温处理,坚硬牢固
本田自动变速器实验台 JY-Z8100-AT
1、 采用变频调速电机提供动力,实现变速箱在不同输入转速下,进行升档和降档试验; 2、 通过档位指示灯观察档位分布情况; 3、 通过油压表观察各档的换档油压变化; 4、 实验台面板上分布电脑控制电路; 5、 由实际的自动传动系统控制电脑ECU实现对试验过程的控制; 6、 通过输出轴转速测量表观察不同档位下输出转速,判断换档情况; 7、 采用液压机械加载方式,通过液压系统对与输出轴连接的摩擦盘施加压力而产生制动力; 8、 实验台支架采用优质型钢材焊接而成,表面经过喷塑处理。
|
