汽车教学设备,汽车实物解剖实训教学模型,宝马735L电控发动机变速器实训台

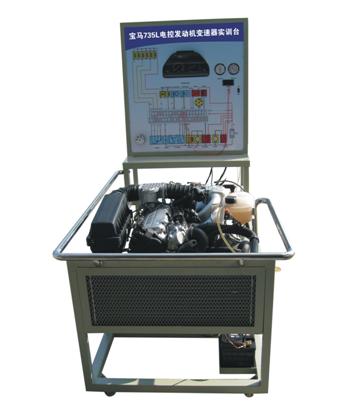

宝马735L电控发动机变速器实训台
简介: 本发动机实训台是本公司采用德国宝马电控发动机为适应汽车教学需求而研制的,该实训台由电控发动机(八成新)、操作显示面板及发动机彩色原理图电脑控制柜、可移动式台架(万向脚轮)、汽油供给系统(脚踏式油门踏板)、冷却系统(自动电子风扇)、启动系统、发电系统、排放系统、发动机传感、器执行器、原车仪表、原车电脑、具有发动机运转及显示(水温.燃油.机油.充电.转速.车速)配备原车诊断接口、真空显示表、燃油压力显示表、喷油器工作指示LED灯、自动变速器电磁阀工作指示LED灯、电压检测表(检测任意路传感器工作信号、工作电压)、故障设置区可设置24路故障(老师设置任一路线路故障)、故障排除区(学生通过各种仪器、仪表、或读取故障码)在面板上用专用排故线连接排除故障、通过诊断接口读码. 消码. 数据流. 故障分析、传感器信号模拟等多项功能、具结构紧凑、操作方便、安全可靠、教学直观、是汽车发动机实物教学不可缺少的实验室设备之一。 技术性能: 1、主要参数值: ●直列六缸水冷电喷发动机 排量3.0L ●自动变速器 电控 ●可移动台架(分体式+安全不锈钢防护拦) 1600×1000×1800mm ●汽油箱容量 10L ●润滑液容量 5.5L ●自动变速器油 6.5L ●蓄电池容量 12V42AH ●冷却液容量 6L ●设备重量(不含油液) 380Kg 汽车教学设备,汽车实物解剖实训教学模型,电控发动机带拆装实训台

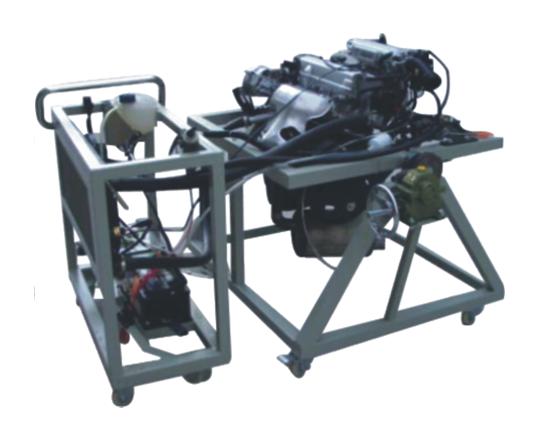

电控发动机带拆装实训台
简介: 采用本田5A发动机(旧件翻新),发动机附件完整,能以工作角度锁止,万向脚轮台架,便于教学。 一、系统概述: 将原厂丰田5A发动机和电控运转的相关零配件,分别设计为相对独立的拆装台和操纵台,拆装台由底座、翻转架、减速机、接油盆组成,发动机在拆装过程可实现360度翻转,并可在任何角度稳定停留,使拆装工作得心应手。大面积接油盆可做到工具、零件、机油三不落地,培养良好的工作习惯,操纵台由电控系统、冷却系统、供油系统、进排气系统等组成,用于对完成装配的发动机进行运转试验,充分满足发动机解体、装复、调试、运转、检验全过程的要求,完全适合发动机理解,实操的学习。 二、产品性能与特点: 1、拆装中发动机可做轴向任何角度翻转和静止。 2、分置拆装、操纵两系统互不干拢,又方便联接 3、控运轻转试验,再现发动机工作状况,适时检测装备效果。 4、进行电喷发动机的基本操作和学习 三、主要参数: 1、外形尺寸:(翻转架)1100×700×1100mm (运行架)1000×600×1100mm 2、可移动式台架
|
