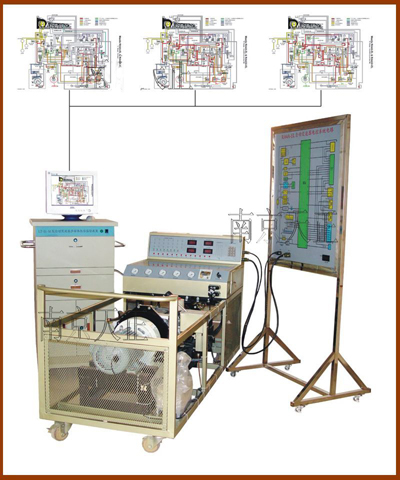

自动变速器多媒体实验台

型号:JY型拉维纳式、辛普森式、平行轴式（如01N、01M、A140E、A340E、本田等）

1、系统组成
（1）自动变速器测控实验台
  低型L柜（内设智能单片机控制系统）；
  自动变速器；
    变频调速电机；（含调速控制系统）
  故障智能模拟设置排除系统；
  扭矩智能可调装置（含扭矩调节器）；
  液压式制动负载调节装置；
  高级学员学习平台；
（2）自动变速器控制电路显示检测板

彩色PVC电控系统原理图
  高保真传感器信号、执行器指令屏蔽抗干扰系统（内置）；
 初级学员、中级学员两级学员学习平台；
 可移动、可拆卸机架；

双排（电脑端及元件端）信号测试端子；

LED辅助教学系统；
（3）自动变速器多媒体教学测控装置
  奔腾Ⅳ2.6以上PC机；

17″纯平彩色显示器
  信号采集、定时、和A/D、D/A转换接口电路；
  标准电脑控制柜；
  多媒体油路教学软件。

（4）外形尺寸：（mm）

实验台大小：2100×800×140

检测板尺寸：880×65×1800

多媒体尺寸：650×650×1400

实验台系统采用整体喷塑，外表美观，耐用，不褪色；整体安装移动脚轮；

2、功能特点

教学表达功能

1)        采用原厂自动变速器及原车自动变速器电脑，可完整直观进行变速器结构教学；

2)        参数数码显示，数字显示部分传感器数值变化（输入轴、输出轴、油温等）；

3)        电控系统各传感器、执行器的工作关系采用发光管进行提示（例如转速信号端的发光管可随着转速的改变而自动改变闪烁的频率）；且可进行人为控制灯光显示与否；

4)        挡位与换挡执行器工作可通过LED灯光显示，并随着不同档位自动变换（如切换到D档，则D档的工作指示灯亮切同时D档状态时参与工作的执行机构指示灯亮），有助学员理解档位与执行机构的工作关系；

5)        能观察负荷改变和发动机换挡时刻的变化关系（负荷用旋钮加以调节，并可直接对比不同负荷状态下的换档时刻）；

6)        执行机构机械动作、电磁阀工作状态变换同步显示；

7)        能够实现强制降挡功能（升档降档与随着负荷大小的变化而变化）；

8)        发动机转速、输入轴转速、输出轴转速同步数码显示，且可换算传动比，

9)        可显示各档位下对应的油路图，可直接观察各档位下油路的运行状态以及电磁阀工作状态，

10)     执行机构机械动作、电磁阀工作状态变换同步显示；

故障诊断功能

1)        采用数码键盘设置与解除故障；可任意设置复合故障；采用隐蔽化故障设置以方便对学员进行考核；

2)        原车诊断接口，能够进行故障的自诊断或用通用或专用故障诊断仪读取故障码；

数据检测功能

1)        检测端子直接安装在PVC原理图上，能在对照原理的基础上进行电控系统各信号参数的检测；

2)        能通过实验检测数据并绘制换挡时刻曲线（换档图）；

3)        采用不磨损数据检测端子，可重复检测信号参数，避免损坏原车器件。

4)        双排信号测试端子设置，可检测ECU端和元件端分别在无故障和有故障状态下的参数对比情况。

5)      台架上配备简易电压表，方便检测电压信号。

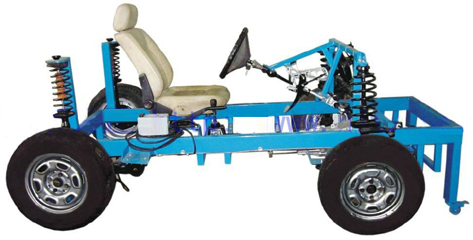

汽车底盘实训台


（ 点击查看大图 ）

型号：JYDP02

任意车型

一、实训台简介

1、整车底盘实训台采用轿车或轻型货车制作

2、整车底盘包括完整的真空助力液压制动系统、前后悬架、整套完整的传动系统、转向系统、前后车轮、电机等，驾驶员位置配一条椅子

3、电机驱动变速器转动、可以进行挂档操作，演示传动系统工作过程

4、各系统各部件能够正常工作，无异响、无泄漏（全套制动系统，转向油泵、转向器、转向液，油管，皮带全是新件）

5、实训台中各系统部件位置与实车相同

6、实训台可以用车轮着地便于拆卸轮胎螺栓及方便移动；也可以用其它简便的方式着地，此时车轮离开地面，便于拆卸轮胎及固定实训台。轮胎花纹深度不低于5毫米

7、为了液压助力转向系统及真空助力制动系统的正常工作，实训台配备新的电动机（驱动车轮旋转，驱动助力液压泵）及新的真空泵。

8、传动系所有部件符合安全防护要求、触电保护要求

二、实训台功能

1、能够演示底盘中所有系统的工作过程

2、能够完成如下实训操作

1）制动系统所有部件的拆装（总泵、分泵、真空助力器等）

2）盘式、鼓式制动器的拆装与调整

3）液压制动系统的加液、放气等操作

4）前悬架的拆装与调整

5）转向系统所有部件的拆装、调整、加液等操作（转向盘、转向柱、转向器、助力转向泵等）

6）前轮定位的调整

7）车轮的拆装

8）传动系所有部件的拆装与调整（离合器、手动变速器、主减速器、差速器、半轴、球笼等）
