汽车教学设备-ABS,EDS系统实训台系列 sc07-广州本田ABS，EBD实验台

    为提高学生汽车维修服务的实践操作能力，使我们的职业实践操作更加贴近市场和进一步规范，我们结合职业教育注重实践的教学特点，实物介绍现代汽车发动机电控系统的检测实验项目和实验方法，实践技能指导性强，侧重于基本拆装和检修能力的培养，旨在为后续的专业实训、实习打好基础。

    本产品是用于大专院校、职业技术学校、汽车培训学校、汽车修理专业教学之用，通过本产品的演示或实习，可清楚的了解发动机机械结构及电器部分功能，便于学员较快地掌握轿车的构造与原理，提高学员对汽车的初步认识，实属汽车学校教学教具中最理想的汽车教学设备

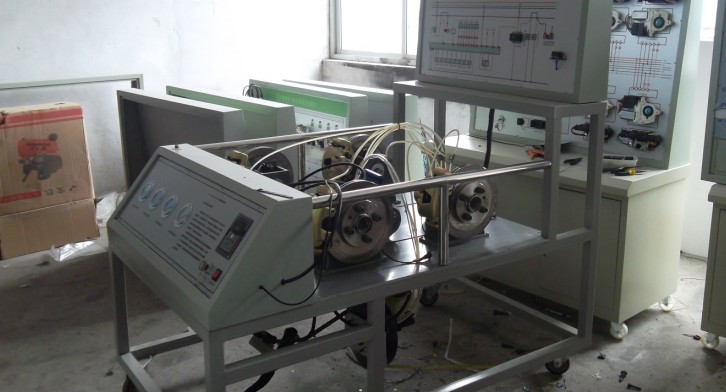

ABS/ASR制动系统实训台，以宝来ABS/ASR制动系统为主体材料， ABS/ASR系统能够正常运行，即可 模拟ABS/ASR系统的工作过程演示。适用于各类型院校及培训机构对汽车ABS/ASR系统理论和维修实训的实训教学需要。本实训台实训功能齐全、操作方便、安全可靠、美观大方。附使用说明书与实验指导书，相关课题的教学资料。

（二）结构组成
宝来 ABS/ASR阀体总成、ABS/ASR控制单元、前后碟制动机构、轮速传感器及信号盘、仪表系统；面板铁柜、彩色原车电路原理图、油压原理图、调速电机、变频器及经高温喷塑处理带滚轮台架。

（三）功能特点
1、主缸油压与分缸油压实时指针式压力表显示；
2、液压泵工作状态通过LED灯显 示；
3、彩色原车电路原理图，油压原理图
4、轮速通过调速电机进行调整；
5、自动断电保护装置，避免电机反拖，有效保护电器元件；
6、ABS/ASR系统动态演示，仪表ABS/ASR故障灯显示故障；
7、外接式电脑检测端子便于检测电路电压或电阻；
8、OBD数据输出接口，便于通过专用检测仪器进行检测。
9、故障模拟系统可模拟实际运行工况，设置多种实车ABS/ASR系统常见故障。具体内容详见故障模拟设置装置说明。
10．实训台底座部分采用钢性结构焊接，面板柜冲压成形，面板柜与底座可分离，台架表面采用烤漆工艺，带万向自锁脚轮装置。
11．可进行ABS/ASR制动系统排空及调整、系统匹配等实训。
（四）技术参数
外观尺寸1650×1000×1850mm（长X宽X高）

电机：3.5KW变频电机
电机电源：380V
ABS系统电源：60AH蓄电池
工作温度：-50℃～50℃

汽车实物教学实验台

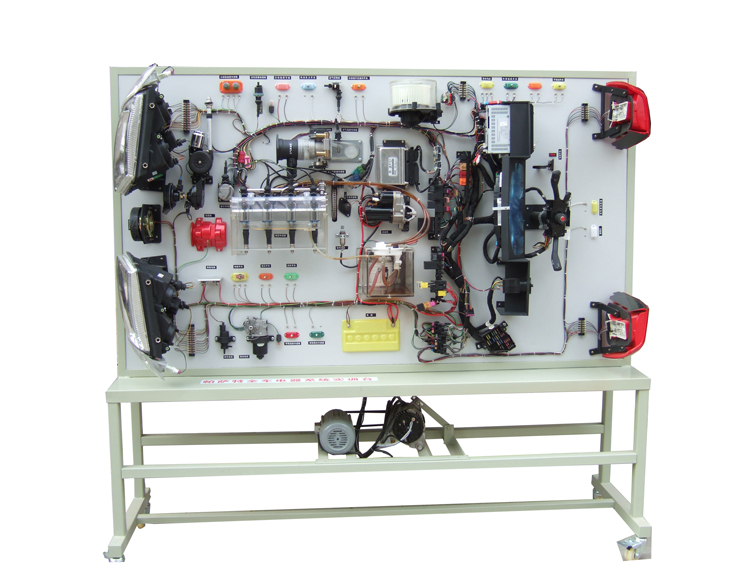

帕萨特B5全车电器实训台  型号： 帕萨特B5

功能：

1、适用于汽车专业学员实操技能的培训考核

2、真实汽车零部件合理布置、易懂、展示电控发动机、发动机各传感器、执行器、水温传感器、模拟水温调节、爆震传感器、曲轴位置传感器、凸轮轴传感器、真实点火系统、真实燃油喷射系统、电动油泵油箱系统、模拟燃油调节、真实灯光系统、仪表系统、真实启动系统、模拟空调系统（分手动空调自动空调系统）、模拟冷却系统、仪表系统、发动机防盗系统、仪表网关电脑（各传感器显示系统、分自动档手动档、自动空调手动空调）、中控门锁系统CAN-UBS通讯、分前左、后左、前右、后右、后备箱锁、燃油箱锁、舒适电脑、遥控钥匙门锁、自动玻璃升降系统、防夹手升降系统、芯片钥匙、电动后视镜、原装汽车音响系统（音响防盗系统）、汽车照明系统、大灯/远近灯光系统/雾灯系统/仪表灯光调节系统/近远变光系统/室内灯光系统/原车灯光开关系统。

3）接通工作电源，操纵各种开关完成点火系统、起动系统、充电系统、雨刮系统、灯光照明系统、电动门窗、仪表、音响、中控门锁工作，充分展示整车电器系统的工作过程。

4）示教板上安装有诊断座，使用电脑检测设备，可完成电控单元的故障码读取、数据流检测等自诊断功能。

5）示教板上安装有故障设置和排除区，跟据实际运行工况设置有多种常风故障，可真实展现故障设置对各系统工作的影响。

6）示教板上绘有完整的各系统电路图，可直观学习整车电器系统的工作原理。

7）示教板上安装有与部件一一对应的检测端子，可使用检测仪器实时检测工况，测量出电压、阻值、电流、频率等信号参数。

8）可实现线路连接与动态演示功能。

9）实训台设置故障装置，便于学生考核。采用AC220或380V电源，发电机发电直流DC12V

10材料要求：外观全新；附件齐全；功能良好。

11）附设备使用说明书。

规格：2200×600×1800mm
