产品名称 : 大众01M自动变速器实训台

 简要说明:

本自动变速器实训台是本公司采用上海大众（一汽大众01M）动变速器为适应汽车教学需求而研制的，该实训台由电控变速器（八成新）

 详细说明:

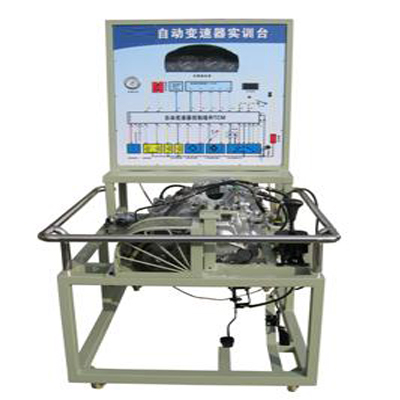

大众01M自动变速器实训台

简介：
    本自动变速器实训台是本公司采用上海大众（一汽大众01M）动变速器为适应汽车教学需求而研制的，该实训台由电控变速器（八成新）、操作显示面板及发动机彩色电气原理图电脑控制柜、可移动式台架(万向脚轮)、驱动系统(脚踏式油门踏板)变频电机驱动、刹车系统(脚踏液压盘试刹车)、启动系统(电门锁方式启动)、车速传感器、电磁阀执行器、原车电脑、具有发动机运转及显示（转速.车速.档位）、液压油压力显示表（显示换档过程油压）、自动变速器电磁阀工作指示LED灯、原车OBD-Ⅱ诊断座、进行失速实验等、故障设置区可设置16路故障（老师设置任一路线路故障）、故障排除区（学生通过各种仪器、仪表、）在面板上用专用排故线连接排除故障、传感器信号模拟等多项功能、具结构紧凑、操作方便、安全可靠、教学直观、是汽车自动变速器实物教学不可缺少的实验室设备之一。

技术性能：
    主要参数值：
    ●自动变速器                              01M、01N前驱
    ●档位                                    电控4速OD档
    ●可移动台架(分体式+安全不锈钢防护拦)     1500×1000×1800mm
    ●驱动功率                                4KW
    ●变频器功率                              4KW
    ●驱动工作电压                            AC380V
    ●自动变速器油                            6.5L
    ●自动变速工作电压                        DV12V
    ●工作电流                                10A
    ●设备重量                                200Kg
    ●刹车油                                  100ML

帕萨特自动变速器实训台

（一）产品简介
       本实训台采用帕萨特原厂电控自动变速器为基础，调速三相电机为动力源，可对自动变速器进行档位显示、换档等各项测试工况实际操作。真实展示电控自动变速器组成结构和原理及工作过程。适用于各类型院校及培训机构对汽车电控自动变速器理论和维修实训的实训教学需要。
本实训台实训功能齐全、操作方便、安全可靠、美观大方。
（二）结构组成
        帕萨特自动变速器总成、自动变速器控制单元、挂档杆总成、变速器油散热装置、组合仪表、三相调速电机、节气门体总成、发动机曲轴传感器及信号盘、诊断座、压力表、故障设置系统、原车电路原理图板及检测端子、移动台架等。配任务驱动教学模式的实训指导书及台架操作说明书。
各传感器及执行器安装数字显示表、台架安装油道压力表、带锁止万向的脚轮、不锈钢护手、台架高温及转动等部位加装防护装置。
（三）功能特点
1. 自动变速器正常运转，二极管显示电磁阀工况。
2.故障模拟系统可模拟实际运行工况，设置多种实车自动变速器常见故障。具体内容详见故障模拟设置装置说明。
3.指针式压力表指示各档油道压力值。
4..实训台面板上绘有彩色喷绘电路图，喷绘图加装有机玻璃保护，学员可直观对照电路图和发动机实物，认识和分析控制系统的工作原理。
5.实训台面板上安装有检测端子，可直接在面板上检测各传感器、执行器，如电阻、电压、电流、频率、波形信号等。
6．配备原车诊断座，可使用电脑诊断仪对自动变速器电控系统读取故障码和数据流等。
7.实训台加装电源总开关、及其他转动部位防护罩等安全保护装置。
8．变速器可进行各项实际操作的实训项目。变速器可进行换档/自动升降档等实际测试。
9.实训台底座部分采用钢性结构焊接，面板柜冲压成形，面板柜与底座可分离，台架表面采用烤漆工艺，带万向自锁脚轮装置。
（四）技术参数
1．外形尺寸：1450mm X 1000mm X 1250mm（长X宽X高）
2．动力电源：380V交流电压
3．输入电源：220V交流电压
4．工作电源：12V直流电压
5．工作温度：-50℃～50℃、
6．电机：3.5KW/380
（五）产品型号
     JY-BS-05
