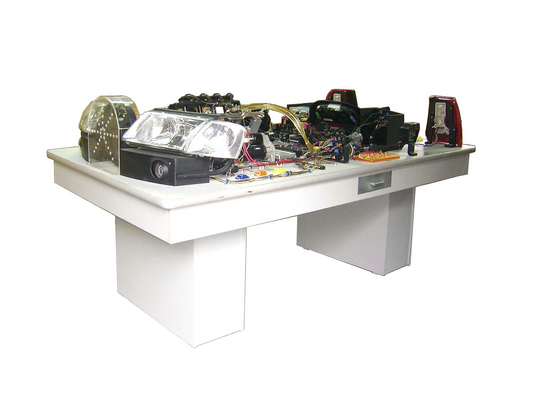

汽车教学设备,JY-8043帕萨特B5全车仿真电路实验台,汽车仿真电路实习台 |
发布时间:2013-9-5 10:14:17 |
JY-8043帕萨特B5全车仿真电路实验台 单价:54000元 产品简介: 使用环境:温度-5℃~40℃;湿度≤80% 汽车型号:帕萨特B5 工作电压:220V 频率:50/60HZ; 功率:350W 实验台尺寸:2200MM×1100MM×850MM(长×宽×厚) 产品组成:灯光系统、仪表系统、充电系统、起动系统、电动车窗系统、雨刮系统、中央继电器保险丝盒、点火系统、发动机电控喷油系统、音响系统、发动机冷却系统、OBDⅡ 电脑诊断座等,点火开关、测端子、故障设置盒总成、使用说明书及实验指导书等等。 二、产品功能:可进行帕萨特B5型电控汽油喷射系统的实验教学,实习台按照汽车标准电器线路用实物安装而成。 1、灯光照明系由各实物开关和模拟开关等控制,可设置线路故障。 2、起动充电系可用万用表检测各线路接头电压及电流,可设置线路故障。 3、发动机点火系可直观火花塞点火情况,并可设置相应故障。 4、发动机燃油供给系配有透明有机玻璃油箱与透明回油管路,可直观各喷油器喷油过程,节气门对喷油量的作用,喷油泵断路故障等。 5、仪表信号通过各传感器采用模拟信号,并可设置相应故障。 6、教师可对实验台上任何一部件设置故障由学生通过万用表及专用检测设备检测出故障原因后排除故障。
汽车仿真电路实习台 汽车仿真电路实习台按照标准汽车电气线路设计而成,外型美观,操作方便,透明直观。全车电线束、仪表盘、各种开关、前后灯光分电器、点火线圈、调节器、继电器、中央线路板,中央控制器、节气门组件,均用实物装成,各缸点火清楚可见,各缸喷油灯光显示、转速可快慢调节,自动充电,电喷、ABS各传感器和执行器均可用万用表测试电压或电流信号,(其中电喷实验台可用试管测量喷油量大小)。 教师在实验台上任何部件制造故障由学生自行排除,拆掉各路保险丝、继电器、台面上电器接头,由学生按照电路图自行安装达到实习目的,汽车仿真电气电路实习台并配有相关拆装工具。
|
