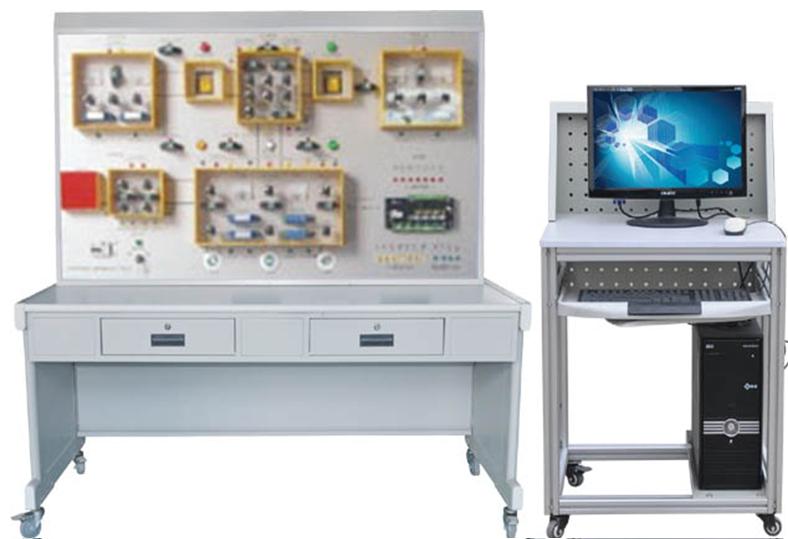

JYLY-12A型楼宇供配电监控系统实训装置


(1)装置组成:
  楼宇供配电监控系统实验实训装置,控制部分全部采用实物,控制对象采用仿真模型,整个实训装置主要由DDC控制器、低压开关柜、电压变送器、电流变送器、功率变送器、功率因数变送器、仿真模型具、多种低压电器、组态软件、配置软件、控制软件、专用管理电脑等组成。
(2)系统实训功能:
  能进行各种供配电系统模拟操作演示、DDC控制器的操作与编程,双电源明备用监控系统、双电源暗备用监控系统、低压侧供配电监控系统、环网供电监控系统等实训,监测变压器超温报警、超温预报警,监测变压器的电压、设备启停状态,故障状态,系统软件的组态、配置与控制,线路的设计与连接、故障的设置、判断及排除等实验和实训,并可与楼宇自控系列中其它设备联网进行各种综合实训。
(3)系统技术指示:
  a、 工作电压:单相三线220V±5% 50Hz
  b、整机容量:<300W
  c、外形尺寸:1500mm×700mm×1800mm
  d、安全保护:具有漏电自动保护装置
  e、故障设置:具有故障设置系统
(4)可以做的实训项目:
  实训项目一:DDC现场控制器安装操作
  实训项目二:DDC现场控制器设置操作
  实训项目三:双电源明备用监控系统控制
  实训项目四:双电源暗备用监控系统控制
  实训项目五:低压侧供配电监控系统控制
  实训项目六:环网供电监控系统控制
  实训项目七:线路故障的判断与处理
  实训项目八:设备故障的判断与处理
  实训项目九:设计并安装一个简易应用系统
