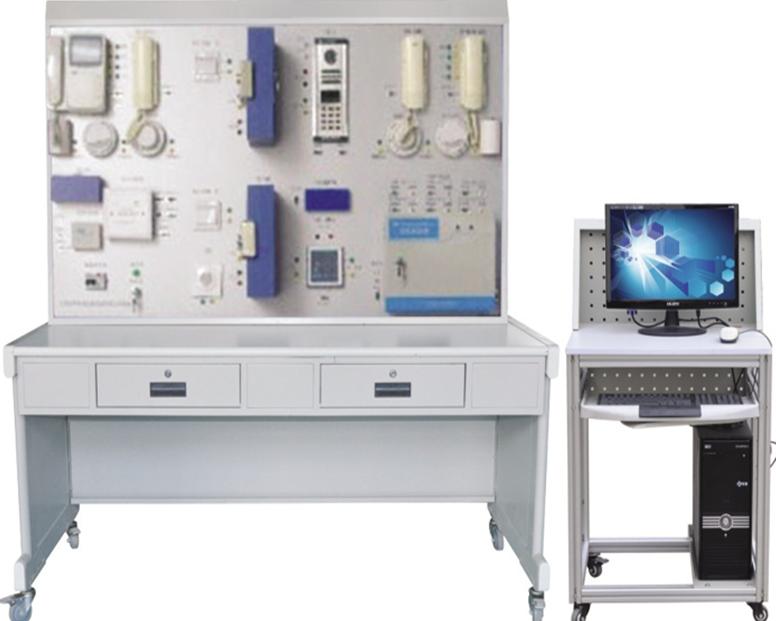

JYDM-1型对讲及门禁控制系统实训装置

一、系统概述
本实训装置利用了计算机技术、网络技术、综合布线技术,将对讲、门禁有机的结合在一起,在统一布局的基础上,将各功能模块分立化。控制部分全部采用实物,控制对象采用国内先进的对讲系统,可灵活地完成各种模拟楼宇对讲、门禁系统的操作演示,系统的设置,线路设计,线路故障的判断、排除等实训。有利于学生掌握前沿性的成果,并充分发挥学生的想象力。
系统可实现的功能有:可视对讲与非可视对讲混装,并可实现呼叫、对讲、监视、密码开锁、刷卡开锁、遥控开锁、家居报警、报警时间显示、刷卡信息、报警信息自动存储等功能,最重要的是它具有与小区管理中心互联的功能,可实现小区的联网管理。

二、产品特点
1.实现了计算机技术、网络技术、对讲与门禁的有机结合
2.系统开放,接线灵活
3.具有上位机管理软件,可实现多台主机之间信息共享
三、技术参数
1.输入电源:单相三线~220V±15%  50Hz
2.环境温度:-20℃~+45℃
3.装置容量:<1kVA
4.外形尺寸:1668mm×805mm×1484mm
5.安全保护:具有漏电自动保护装置
四、实训内容
1.楼宇对讲门禁系统使用情形模拟
2.可视分机的安装连接与使用
3.小门口机的安装连接与使用
4.非可视分机的安装连接与使用
5.单元门口机的安装连接与使用
6.管理中心机的安装连接与使用
7.适配器的安装连接与使用
8.系统电源和主机电源的安装连接与使用
9.红外探测器、煤气探测器、门磁、紧急按钮
的安装与使用
10.电控锁的安装与连接
11.按线路图将各部分连线
12.上位机软件的安装与使用
13.ID卡门禁
14.室内安防
15.管理中心机的干预
16.系统故障的判断与处理
17.设计并安装一个应用系
五、基本配置
1.电源控制屏(铁质双层亚光密纹喷塑结构)
提供交流电源(带有过流保护措施):单相交流电  220V  50Hz
2.楼宇实训桌
实训桌为铁质双层亚光密纹喷塑结构,桌面为防火、防水、耐磨高密度板,结构坚固,形状似长方体封闭式结构,造型美观大方;设有两个大抽屉、柜门,用于放置工具、存放资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实训桌还设有四个万向轮和四个固定调节机构,便于移动和固定,有利于实训室的布局。
3.豪华型电脑桌(铁质双层亚光密纹喷塑结构)
桌面为防火、防水、耐磨高密度板,结构坚固,造型美观;设有一个柜门,可用于放置工具、存放资料等,电脑桌还设有四个万向轮(带锁紧功能),便于移动和固定,有利于实训室布局。
4.单元门口主机
(1)主机为编码式门口主机,可实现对单元楼门口的管理,容量250户,可扩展,带夜光。
(2)具有密码开锁,ID卡开锁,与管理处视频通话等功能
(3)ID卡感应距离:<10cm。
5.管理中心机
(1)可实现对小区内单元门口主机的管理,具有视频监控功能。
(2)具有远程开锁功能,可以打开指定单元门口的电控锁。
(3)具有安防功能,可以指示和查询用户报警。
6.用户分机
用户分机有非可视用户分机和可视用户分机两种类型,非可视用户分机具有与单元门口主机通话功能,可视用户分机具有与单元门口主机通话和视频两种功能,同时具有四防区安防报警功能。
7.安防探测器
    具有四类安防探测器:红外、门磁、烟感、紧急按钮。
8.监控软件
配备门禁控制软件,可以实现对单元门口刷卡信息的监控。
