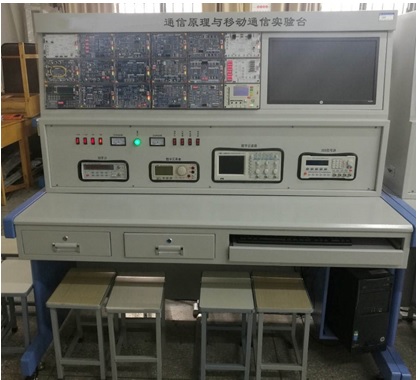

JYTX-1通信原理与移动通信实验台

一、产品简介
通信原理与移动通信实验台是本公司在多年积累的教学经验和学校使用反馈意见的基础上开发的新一代模块化实验系统。是学生进行学习、实验和开发的对象，采用可独立拆卸的模块化设计，将通信原理和移动通信知识点分割至各个相互独立的模块，可以让学生对模块进行灵活配置和搭配，很好的支持学生进行验证性实验和创新性设计，从而掌握相关理论的各个知识点，更好地配合老师的实验教学，提高实验教学效果。
二、系统配置
1、硬件实验系统包含的模块配置：
信号源模块、数字终端与时分多址模块、信源编译码模块、信道编译码模块、时分复用与交换模块、数字调制与解调模块、同步模块、PCM编译码模块、信号源模块，数字终端模块，信道编码模块，信道译码模块，软件无线电调制模块，软件无线电解调模块，语音压缩模块，CDMA 发送模块，CDMA 接收模块，工业手机模块。
三、实验平台产品优势
1、全面的模块保护
①模块采用两层防护罩进行保护，上下两层防护罩之间采用卡口式设计，给实验教学和模块检修提供了便利。
②模块电路采用可更换的插脚封装总线驱动器，对实验电路的I/O测试点与功能芯片之间进行隔离保护。
③模块配有独立的多路电源拨动开关，可以根据实际情况对各模块进行独立的开启和关断。
2、方便的实验操作
①模块上信号流程及功能框图均有明确的展现，I/O接口及其功能标识也一样清晰。
②为了很好的满足不同的实验及创新研究中对模块进行个性化设置和调整的需求，实验系统可根据实验项目对多个模块进行批量设置，也可以支持学生对每个模块的参数进行独立调整。
③信号源模块配备有彩色LCD显示屏，方便学生进行操作，信号源模块能通过通信总线对各模块进行配置。
3、完善的功能扩展升级
①实验系统可以选配专门的信道模拟模块，能完成白噪声、低通、带限等信道的模拟，方便对实验系统的功能进行扩展。
②实验系统有专门的同步模块，能对位同步、帧同步、载波同步功能进行展示。
③实验系统的各模块芯片通过SD卡方式的进行升级，通过直接将SD卡插到信号源模块上，在彩色LCD显示屏中的菜单中选择就可以自动对实验模块进行升级。
④支持在两台实验系统之间实现多种无线通信系统的搭建，并且可以进行语音和数据的无线通信系统传输，包含CDMA直扩通信系统，GSM通信系统。
4、创新的实验设计
①相较于以往市场上的同类，本实验系统采用创新设计，首次在实验系统中实现了多路DS-CDMA实验系统。
②为配合普通双踪示波器观测、分析实验信号的频谱特性，本公司在实验系统中实现了简易的频谱分析功能。
③实现了多种调制解调技术，既有普通的ASK、FSK、PSK等二进制调制解调，还可完成GSM系统中使用的GMSK，CDMA2000系统中使用的π/4正交差分相移键控（π/4—DQPSK）等多种调制解调。
④实验平台采用时分复用方式在实验系统中实现了两台计算机之间的全双工数字通信。培养学生对系统通信的认识和理解。
5、周到的教学服务
实验系统配备了实验指导书（Word及PDF两个版本）以及多媒体教学课件和实验培训，课件可以动态展示连线过程和相应的实验结果。方便老师教学讲解以及实验演示，学生也可根据课件进行全面的预习和巩固。
四、虚拟仿真实验平台介绍
1、仿真软件功能说明
①仿真软件支持学生任意调用模块，当学生操作连线或按钮错误时，仿真软件会出现错误的结果，达到指导学生的实验和结果分析。
②仿真软件中的虚拟示波器是以真实的数字示波器为原型，带有频谱分析功能等。
③仿真软件集成的虚拟示波器支持释抑功能调整，学生可对稳定的PN序列进行观测。
④仿真软件能同时调用多个二次开发模块，学生在做实验时还可以直接加载m函数，同时支持学生用C语言进行二次开发并加载DLL文件。
⑤仿真软件支持学生在两台PC上远程配合做实验，两个或多个学生可以远程实时配合来完成信号的发送、编辑等处理。
2、仿真模块配置
信号源模块、数字终端与时分多址模块、信源编译码模块、信道编译码模块、时分复用与交换模块、基带传输编译码模块、数字调制与解调模块、同步模块、PCM编译码模块、信号源模块，数字终端模块，信道编码模块，信道译码模块，软件无线电调制模块，软件无线电解调模块，语音压缩模块，CDMA 发送模块，CDMA 接收模块，工业手机模块。
五、实验课程安排
通信原理部分：
第一部分 基础实验
实验1   555自激多谐振荡器实验
实验2   模拟信号源实验
实验3  CPLD可编程逻辑器件实验
实验4  接收滤波放大器实验
实验5  计算机串口实验
实验6  数字光纤通信实验
第二部分 原理实验
实验1  基带信号的常见码型变换实验
实验2  抽样定理及其应用实验
实验3  PCM编译码系统实验
实验4  ADPCM编译码系统实验
实验5  CVSD编译码系统实验
实验6  FSK（ASK）调制解调实验
实验7  相位键控PSK（DPSK）调制解调实验
实验8  数字同步技术实验
实验9  眼图观察测量实验
实验10 线路成形与频分复用
实验11  时分复用与解复用
实验12  码分复用与解复用
实验13 数字频率合成实验
实验14 AMI/HDB3编译码实验
实验15 卷积编译码及纠错能力验证实验
实验16 汉明码编译码及纠错能力验证实验
实验17 汉明、交织码编译码及纠错能力验证实验
实验18 循环码编译码及纠错能力验证实验
第三部分 综合实验
实验1  信源、PCM、HDB3传输系统实验
实验2  信源、PCM、汉明码传输系统实验
实验3  信源、PCM、汉明、交织码传输系统实验
实验4  信源、CVSD、汉明码传输系统实验
实验5  信源、CVSD、汉明、交织码传输系统实验
实验6  信源、时分复接/解复接系统实验
实验7  信源、码分复接/解复接系统实验
第四部分 设计实验
实验1  PCM时序控制实验
实验2  CMI编译码实现实验
实验3  绝对/相对码转换实验PC机数据、PSK传输系统实验
实验4  PC机数据、FSK传输系统实验
实验5  码型变换、基带编码开发实验
移动通信部分：
①现代数字调制技术实验
DBPSK 调制及解调实验
QPSK 调制及解调实验
OQPSK 调制及解调实验
②基带信号预成形技术实验：
MSK 调制及解调实验
GMSK 调制及解调实验
π/4DQPSK 调制及解调实验
16QAM 调制及解调实验
64QAM 调制及解调实验
③扩频技术实验:
m 序列产生及特性分析实验
Gold 序列产生及特性分析实验
Walsh 序列产生及特性分析实验
直接序列扩频实验
直接序列解扩实验
④信源编码技术实验:
AMBE 语音压缩实验
⑤抗衰落技术实验:
线性分组码实验
卷积码实验
交织技术实验
移动信道模拟技术实验
白噪声信道模拟实验
快衰落信道模拟及抗噪实验
慢衰落信道模拟实验
⑥移动通信系统实验:
GSM 通信系统实验
CDMA 扩频通信系统实验
TD/DS（时分加直扩）混合多址移动通信
⑦跳频观测实验:
FH-CDMA 跳频码分多址通信系统实验
TD/FH（时分加跳频）混合多址移动通信
⑧二次开发实验:
BCH 编码程序设计
汉明码编译码程序设计
低通信道模拟程序设计
带通信道模拟程序设计
DBPSK 调制程序设计
QPSK 程序设计实验
MSK 调制程序设计实验
GMSK 调制程序设计实验
MSK/GMSK 解调程序设计实验
