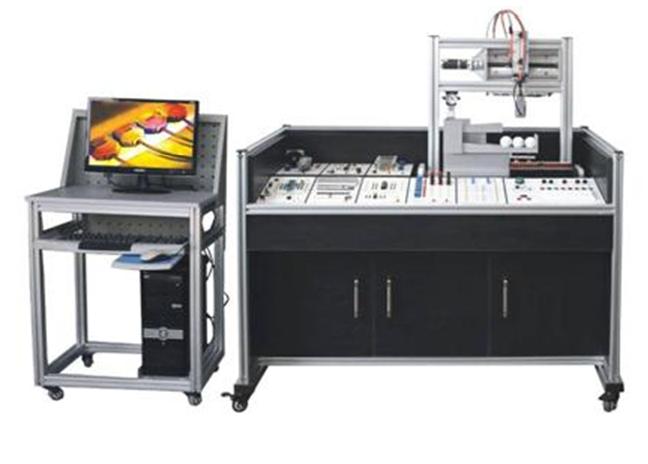

JY-136型单片机控制功能实训考核装置
一、产品特点：
1.入门容易，简洁而不简单：为了使入门容易，我们采用简单易懂的版面设计，从最基本的一个跑马灯开始就让您无缝地切入教学。大部分的模块在保证安全的前提下反面是镂空的。这使得您可以让学生一目了然看到，并可以触摸到，这点很重要。因为我们深知，感性认识的重要性。
2、人体工学，美观而舒适：采用模块平放结构，使得视线趋于自然向下，如同平时读书写字。靠近用户侧又略带倾斜，使得操作时更加方便。同时抬头时视线使得毫无遮挡。可以方便地听讲，老师亦可观察实验情况。
3、高度开放，激发创新：采用模块化设计，我们并不简单的，单独设计模块，而是将模块间联系，可能性，功能性做了综合考虑，提供经典实训项目，我们建议用户利用高度开放性的模块，设计出自己的实验项目。
4、贴近实际，易于拓展：深知教学与实际生产结合的重要性。特别设计了多达几十种的实训包
二、技术性能：
1、输入电源：AC220V±10% 50Hz
2、工作环境：温度-10~+40℃ 相对湿度＜85%(25℃)
3、装置容量：200VA
4、重量：100kg
5、外形尺寸：1600×750×1100mm
三、配置清单
|
序号
|
名 称
|
型号及规格
|
|
1
|
实训桌
|
尺寸1160*720*840用符合人体工学的平斜面设计，所有模块平斜放于桌面固定槽内，实验视线同读书一样，自然往下，利于思考。同时解决传统立式结构的视线遮挡，无法看见教师教学的问题。工艺上采用优质铝材，16mm以上黑色木板，家具级封边工艺，带3个柜子，优质铰链，铝采合金把手，带4个可锁式脚轮便于移动。
|
|
2
|
电脑推车
|
尺寸630*580*1140采用铝合金结构，16mm以上黑色木板，家具级封边工艺，带4个脚轮，带电脑位，伸缩键盘托板。
|
|
3
|
51单片机主机模块
|
AT89S52芯片/在系统下载设计
|
|
4
|
电源模块
|
DC±5V，±12V，24V
|
|
5
|
仿真器模块
|
DICE-KEIL USB仿真器
(USB通讯接口，使用KEIL软件)
|
|
6
|
显示模块(AB共2块)
|
8位跑马灯
|
|
8位数码管动态显示
|
||
|
16×32点阵LED屏
|
||
|
128×64绘图液晶显示屏
|
||
|
1602字符型液晶显示屏
|
||
|
7
|
继电器模块
|
6路继电器（带驱动）
|
|
8
|
指令模块
|
PS2键盘接口
|
|
8个独立键盘接口
|
||
|
8路8位开关量输入
|
||
|
4*4矩形键盘接口
|
||
|
9
|
ADC/DAC模块
|
ADC0809
|
|
DAC0832
|
||
|
0-5V模拟电压输出
|
||
|
8等级LED电平指示
|
||
|
有源时钟发生器
|
||
|
10
|
交直流电机控制模块
|
24V直流减速电机
|
|
220V交流减速电机
|
||
|
光电开关计数输出
|
||
|
11
|
步进电机控制模块
|
步进电机
|
|
水平移动装置
|
||
|
闭环控制装置
|
||
|
12
|
传感器配接模块
|
4路传感器接口
|
|
16路光电隔离IO口
|
||
|
13
|
扩展模块
|
8255芯片，74LS245芯片
|
|
14
|
温度传感器模块
|
18B20/LM35
|
|
15
|
RS232通讯线
|
RS232通讯线
|
|
16
|
ISP编程线
|
ISP编程电缆
|
|
17
|
排线
|
排线
|
|
18
|
电子连线
|
实验连线
|
|
19
|
接近开关
|
接近开关
|
|
25
|
智能物料搬运模块
|
搬运机构
|
|
传感器检测机构
|
||
|
限位保护功能
|
||
|
接供料机构
|
||
|
26
|
气泵
|
实验室共用气泵
|
|
27
|
实验指导
|
实验指导1套
|
|
28
|
实验程序与配套软件
|
配套实验源代码，配套软件与工具
|
四、实训项目
实训二十二 智能物料搬运装置实训
