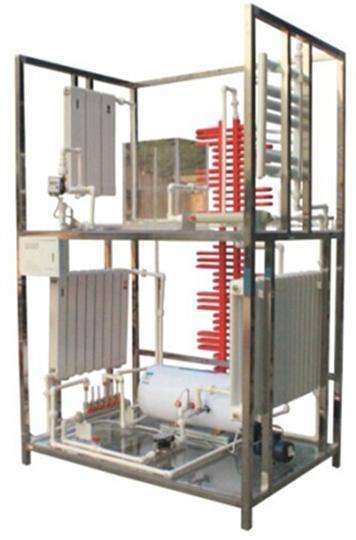

JYSD-1单元住宅楼分户热计量采暖系统实训装置

一、实训功能

1、整体式全真暖气片和管路，透明地板，能看清隐蔽管路的全部结构和走向。

2、一二层均设置热计量表，整个系统由锅炉及循环泵实现热循环演示。

3、展示了单管跨越式供暖系统和双管下供下回式供暖系统的外观、结构、原理、安装部位和安装形式。

4、展示了铜铝复合散热器、薄壁钢管散热器（艺术造型）、普通钢制散热器、板翼散热器、和卫生间小背篓散热器的外观、结构、原理、安装部位和安装形式。

5、膨胀水箱采用全透明材料制造，能演示膨胀水箱的工作原理。

6、所有散热器和水暖设备都能全真演示。

二、技术指标

外形尺寸：1500×1000×2400mm

框架材料：304不锈钢

地板材料：钢化玻璃

进水要求：0.05MPa～0.75MPa

安全保护：具有漏电自动保护装置和接地保护

三、主要配置

一二层入户处均设热计量表及阀门，一层供暖系统为单管跨越式供暖系统，左、中、右三面框壁各设置铜铝复合散热器、薄壁钢管散热器（艺术造型）、普通钢制散热器；二层供暖系统为双管下供下回式系统，散热器左、中、右依次为板翼散热器、薄壁钢管散热器（艺术造型）、卫生间小背篓散热器。供回水主立管沿框架左侧设置。

四、实训项目

实训一：单元住宅楼分户热计量采暖系统操作演示

实训二：单管跨越式供暖系统的认识

实训三：双管下供下回式供暖系统的认识

实训四：热计量表的计量操作及拆装实训

实训五：锅炉的拆装及操作实训

实训六：循环泵的操作及拆装实训

实训七：分水器、集水器的操作及拆装实训

实训九：铜铝复合散热器的拆装实训

实训十：普通钢制散热器的拆装实训

实训十一：卫生间小背篓散热器的拆装实训

实训十二：板翼散热器的拆装实训
