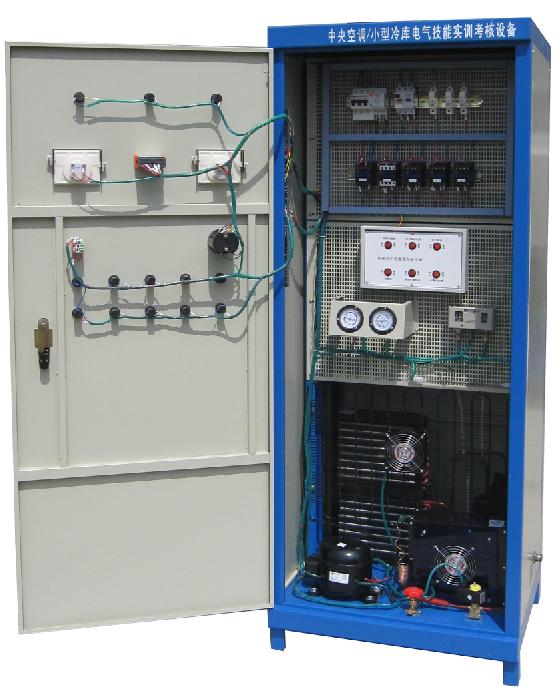

JYZK-1型中央空调/小型冷库电气技能实训考核装置
一、产品概述
该设备根据制冷和空调运用和维修专业的《制冷空调装置的安装操作与维修》、《冷库制冷工艺》、《制冷空调自动化》等教材设计。设备配置了冷库自动化电气控制系统，风冷式制冷机组、小型冷库等。
设备采用双面柜设计，一面为中央空调电气控制系统，一面为小型冷库电气控制系统，根据中央空调及小型冷库电气控制线路的要求装置了漏电开关、熔断器、交流接触器、压力控制器、电磁阀、按钮及指示仪表等控制器件，并设置了十几项小型冷库系统的常见故障。适应于职业院校、技工学校等用于制冷专业进行中央空调及小型冷库系统控制线路的操作、故障演示及排除等教学实训。
二、技术参数：
(1) 输入电源：三相四线(或三相五线)～380V±10% 50Hz；工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m；装置容量：＜1.5kVA；外形参考尺寸： 700×600×1700mm；
(2) 交流电源：提供三相交流电源，可由电源总开关来控制。配有一只指针式交流电压表，通过切换开关可指示输入电网电压值。
(3) 安全保护体系：设有电压型漏电保护、电流型漏电保护、过流保护、过载保护、接地保护，可对人身及设备进行有效保护。
(4) 指针式电压表：量程0～450V ；真空压力表：量程-0.1～1.5MPa ；真空压力表：量程-0.1～3.5MPa；数显温度表：采用PT100传感器，测量范围-50～150℃；
