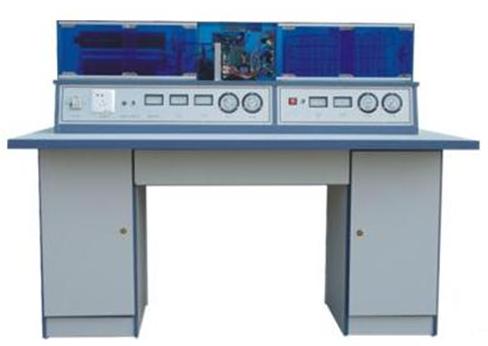

JYJD-07B型制冷制热综合实验台

制冷制热综合实验台是在第五代的基础上进行较大规模地改造而完成的。新增加其它类型的空调、冰箱系统及电路十几个机种，有利于学生更全面地掌握制冷、制热技术。分体空调为立体结构，前面为仿真室内机组，后部为仿真室外机组，室内机组改进为真实空调组件，外套真空调全透明外壳。冰箱方面也进行了改进，前后格分开：前面为冷冻室，后面为电冰箱压缩机、工作室等。
     另外，为了克服冰箱、空调温度显示的问题，第六代产品又增加了巡回检测数码温度显示系统，可以很直观地观察制冷制热系统中各关键点的温度、并以数字的形式显示。

一、显著特点：
  1、整体设计合理、紧凑，使实验室视野更加开阔。
  2、多点温度采集、巡回检测、数码显示。
  3、软、硬件相结合，增加实验项目。
  4、纯软件模拟仿真制冷、制热全过程。
二、空调冰箱系统流程实习项目
 1、普通单门电冰箱系统流程             8、分体式热泵型空调器系统流程
 2、双门直冷式电冰箱制冷系统流程       9、分体式热泵型空调器电控系统流程
 3、双门间冷式电冰箱制冷系统流程       10、窗式电泵型空调器系统流程
 4、单门直冷式电冰箱制冷系统流程       11、风冷柜式空调器电控系统流程
 5、单门间冷式电冰箱制冷系统流程       12、电冰箱动态演示系统
 6、热敏电阻温控器系统流程             13、分体式热泵型空调器动态演示系统
 7、GR204EIC温控器系统流程
三、主要技术参数
  工作电源：AC220V±5%   50HZ          环境温度：-5℃～40℃
  相对温度：≤85%（25℃）               整机功耗：＜1KW
 外形尺寸：1600 mm800mm1170mm        制冷机类型：空调：R22  冰箱：R12
 压缩机功率：  空调：1ph  冰箱：1/10ph
