JYJS-1型 制冷压缩机性能测试实训装置

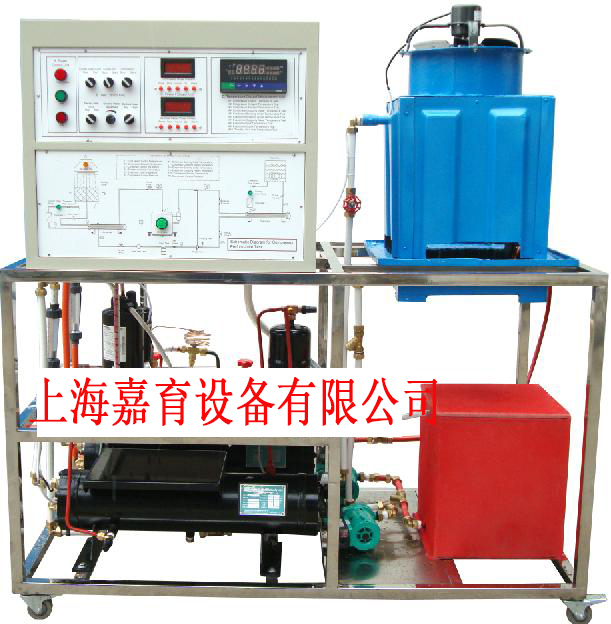

制冷压缩机性能测试实训装置采用蒸汽压缩式制冷循环系统,配备全封闭式制冷压缩机、冷凝器、蒸发器等制冷系统真实部件,并设有智能温度调节仪、流量计、压力表、电压表、电流表等测量仪表。不但能开设制冷压缩机性能参数的测定实训,还能进行制冷循环基本原理的演示实训。适用于职业院校制冷专业相关课程的教学实训。

一、装置特点
1.本实训装置按照国际标准容积式制冷压缩机性能实训方法建立,以“蒸发器液体载冷剂循环法”为主要测量,以“水冷冷凝器量热器法”作为辅助测量
2.采用1匹制冷机组,冷凝器和蒸发器均为壳管式水换热器,系统结构紧凑、布局合理,造型美观大方
3.设有电流型漏电保护、过流保护、过载保护、接地保护,可对人身及设备进行有效保护
二、技术性能
1.输入电源:单相三线~220V±10% 50Hz
2.工作环境:温度-10℃~+40℃  相对湿度<85%(25℃) 海拔<4000m
3.装置容量:<2.5kVA
4.制冷剂:R22
5.制冷量:1.3kW
6.重  量:100kg
7.外形尺寸:125cm×65cm×145cm
三、基本配置及功能
1.控制屏
采用不锈钢结构底架,控制屏为双层亚光密纹喷塑结构,造型新颖。底架上布置制冷系统,可直观展示制冷系统结构;正面设有电源控制及测量仪表功能板。底部装有四个带刹车的万向轮,便于移动和固定。
2.交流控制单元
单相三线220V交流电源供电,经漏电流保护器控制总电源,动作电流30mA
3.制冷系统
1匹全封闭压缩机、卧式壳管式冷凝器、视液镜、干燥过滤器、手动节流阀、储液器和干式蒸发器
4.循环水系统
(1)水泵2只
采用德国威乐PB-088EA小型泵,主要技术参数为:
额定功率:95W
额定扬程:6m
额定流量:1.08立方米/小时
(2)水箱1只
采用不锈钢材料制成
(3)加热器1只(功率1000W)
输出功率可通过电位器进行调节,用于加热蒸发器循环水
(4)小型冷却塔1只
用来冷却来自冷凝器的冷凝水
5.测量仪表
(1)功率表2只(精度0.5级)
分别测量加热功率和压缩机功率。通过键控、数显窗口实现人机对话的智能控制模式,可测量负载的有功功率、无功功率、功率因数、电压、电流、频率及负载的性质;并可以贮存、查询15组功率和功率因数的测试数据
(2)数显温度表1只(精度0.5级)
    采用PT100铂电阻作传感器,测量范围-50~150℃。通过琴键进行切换,共测8组温度参数,分别为压缩机吸气口温度、压缩机排气口温度、冷凝器出口温度、蒸发器进口温度、冷凝器进水口温度、冷凝器出水口温度、蒸发器进水口温度和蒸发器出水口温度
(3)真空压力表2只(精度2.5级)
量程为-0.1~1.5MPa和-0.1~3.5MPa,分别实时测量制冷系统低压侧压力和高压侧压力
(4)流量计2只(精度0.5级)
采用玻璃转子流量计,量程为16~160ml/min,分别测量冷凝器和蒸发器冷却水流量
四、实训项目
1.熟悉蒸汽压缩式制冷循环系统的基本结构和工作原理
2.了解国际标准GB/T5773—2004容积式制冷压缩机性能使用方法
3.利用蒸发器液体载冷剂循环法(主测法)求制冷压缩机制冷量
4.利用水冷冷凝器热平衡法(辅测法)求制冷压缩机制冷量
5.主、辅测制冷量相对误差的计算与分析
6.制冷机组能效比的计算与分析
