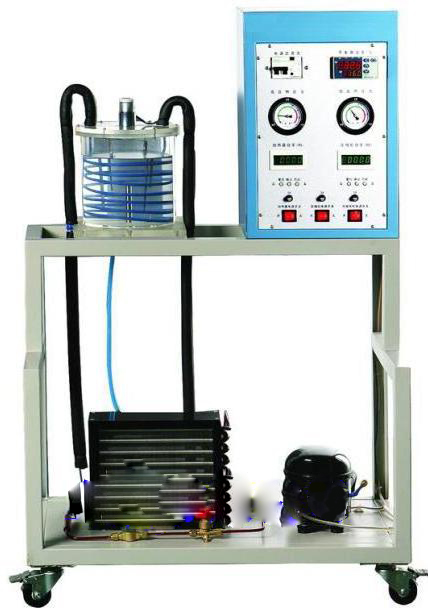

JYZL-1型 电冰箱制冷系数测量实验装置
一、产品概述
“JYZL-1型电冰箱制冷系数测量实验装置”是研究小型制冷系统的制冷原理和制冷系数的测定方法，本装置综合应用了一些热学的基本知识，如热力学定律：等温、等压、绝热、循环等过程，以及焦耳—汤姆孙定律。通过实验，加深学生对热学基本知识的理解。
二、装置特点
1.安全保护：设有电压型漏电保护、电流型漏电保护、过流保护、过载保护、接地保护
2.直观性好：装置顶部布装制冷系统，可直观展示制冷系统结构
3.闭环控制：采用自动控温系统（PID自动控制技术）
三、技术性能
1.输入电源：单相三线AC220V±10% 50Hz
2.工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3.装置容量：＜500VA
4.重 量：100kg
5.制冷剂类型：R12
6.外形尺寸：96cm×53cm×110cm
四、基本配置
1.交流电源
单相三线220V交流电源供电，经漏电保护器，通过启、停开关控制总电源。
2.测量仪表
(1)数显功率表2只（精度0.5级）
分别测量加热功率和压缩机功率。通过键控、数显窗口实现人机对话的智能控制模式，可测量负载的有功功率、无功功率、功率因数、电压、电流、频率及负载的性质，并可以贮存、查询15组功率和功率因数的测试结果数据。
(2)数显温度表1只（精度0.5级）
采用PT100传感器，测量范围-50℃～+150℃
功能：① 用于测量冷冻室的温度
② 用于控制冷冻室的温度（采用PID自动控制技术）
(3) 真空压力表2只（精度2.5级）
量程为-0.1MPa～1.5MPa和-0.1MPa～3.5MPa，分别实时测量制冷系统低压侧压力和高压侧压力。
3.制冷系统
包括压缩机、冷凝器、干燥过滤器、毛细管、有机玻璃圆柱体、紫铜管绕制的蒸发器、加热器、马达和搅拌器等。
五、实验项目
1.制冷系统的认识及原理
2.电冰箱制冷原理的研究
3.电冰箱制冷系数的测量
