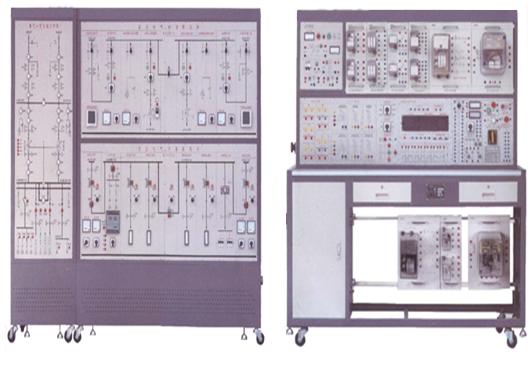

JYDX-06供配电技术综合实训系统

供配电技术综合实验系统”根据《供配电技术》、《工厂供电》、《配电自动化》、《电力系统继电保护》等相关课程实验教学的需求，结合工业实际应用和发展而研发的综合型实验装置。它能满足对电力系统变配电中的自动装置、变电站监控、继电保护等教学内容进行操作实验。本装置适用于电力、电气类各专业相关课程的实验教学，也可作为学生毕业设计和教师科研项目的硬件开发平台，专业技术人员上岗培训平台。

二、特 点
1.设有典型的一次系统，二次设备、监视仪表配套齐全
2.体现了供配电系统中新技术的应用：如：PLC、智能电量监控
3.采用工业组态软件编程，对供配电系统进行监控，实现供配电系统“四遥”功能
三、技术性能
1.输入电压：三相四线制380V±10%  50Hz
2.工作环境：环境温度-5℃～+40℃　相对湿度＜85%（25℃）　海拔＜4000m
3.装置容量：＜2.5kVA
四、实验项目
1.供配电常用继电器特性实验
(1)典型电流继电器的特性实验
(2)典型电压继电器的特性实验
(3)典型中间继电器的特性实验
(4)信号继电器的特性实验
(5)差动继电器特性实验
2.供配电系统继电保护实验
(1)供电线路带时限的过电流保护实验
(2)供电线路低电压启动过电流保护实验
(3)供电线路电流速断保护实验
(4)供电线路电流反时限过电流保护实验
(5)配电变压器过电流保护实验
(6)配电变压器的电流速断保护
(7)配电变压器的过负荷保护实验
(8)配电变压器纵联差动保护实验
3.供配电系统的二次回路与自动装置实验
(1)断路器的控制和信号回路实验
(2)6～35kV系统的绝缘监视装置电路实验
(3)供配电系统一次重合闸实验
(4)线路过电流保护与自动重合闸综合实验
(5)线路过电流保护与自动重合闸后加速综合实验
(6)双电源明备用的APD电路实验
(7)双电源暗备用的APD电路实验
(8)电力变压器的有载调压实验
(9)手动/ 自动功率因数补偿实验
4.供配电系统的微机监控实验
(1)系统电量监测与负荷曲线测绘
(2)断路器的远动控制与信号采集
(3)变电站电压无功综合自动调节
5.PLC在供配电保护控制中的应用实验
(1)线路带时限的过电流保护实验
(2)线路低电压启动过电流保护实验
(3)线路电流速断保护实验
(4)变压器过电流保护实验
(5)变压器的过负荷保护实验
(6)线路过电流保护与自动重合闸实验
(7)线路过电流保护与自动重合闸后加速实验
(8)备用电源自动投入实验
