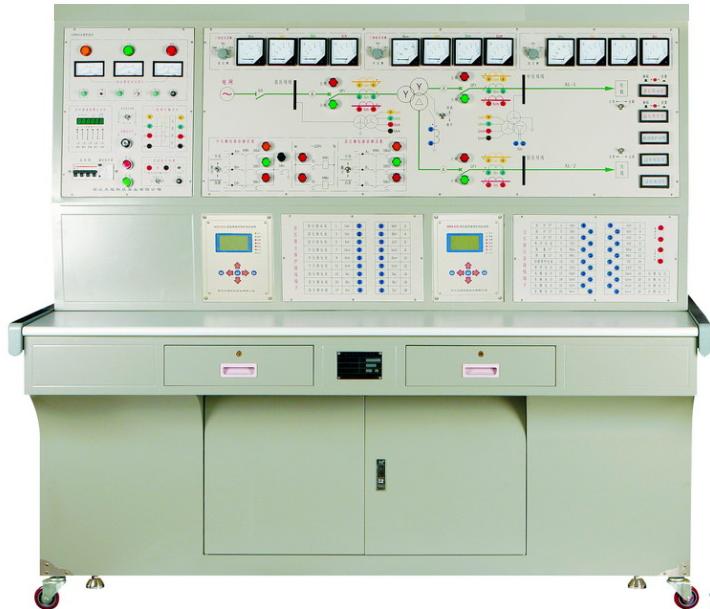

JYWB-1型电力系统微机变压器保护实验装置

本装置是根据《电力系统继电保护》、《电力工程》、《电力自动化》、《电力系统微机保护》等课程的教学内容，并结合生产实际应用和发展而研发的微机线路保护实验装置。学生通过实验，能进一步理解电力系统微机变压器保护的原理，并能掌握保护接线和整定试验方法。装置设计紧凑，整体性强，保护装置功能完备，集保护、测量、控制、监测、通讯多种功能于一体，本装置不仅能作为电力、电气、自动化类专业变压器保护教学实验平台.

一、装置的安全保护体系
1.总电源由三相钥匙开关控制，设有三相带灯熔断器作为断相指示。
2.控制屏电源由接触器通过起、停按钮进行控制。
3.屏上装有电压型漏电保护装置和一套电流型漏电保护装置，控制屏内、外或强电输出若有漏电现象，即告警并切断总电源，确保实验安全。
4.三相调压器原、副边均设有过流保护装置，相间、线间有过电流或直接短路时均能自动保护。
5.设有定时器兼报警记录仪（服务管理器），对违规使用的次数进行记录，为学生实验技能的考核提供一个统一标准。
二、实验项目
1.系统正常运行及不平衡电流的测量实验
2.模拟变压器瓦斯保护实验
3.变压器的电流速断保护实验
4.微机变压器纵差动保护整定实验
5.变压器的二次谐波制动实验
6.变压器差动速断保护实验
7.三绕组变压器差动保护实验
8.Y/Y-12双绕组变压器差动保护实验
9.Y/△-11双绕组变压器差动保护实验
10.对比率制动特性的研究实验
11.双绕组变压器的过电流保护实验
12.三绕组变压器的过电流保护实验
13.变压器低电压起动过电流保护实验
14.变压器复合电压起动过电流保护实验
15.中性点直接接地运行变压器零序保护实验
16.部分中性点接地运行变压器零序保护实验
17.双绕组变压器的过负荷保护实验
18.三绕组组变压器的过负荷保护实验
19.Y/△-11双绕组变压器过电流保护实验—— 由学生自行设计考核
20.Y/△-11双绕组变压器过负荷保护实验——由学生自行设计考核
21.双绕组变压器保护综合实验——由学生自行设计考核
22.三绕组变压器保护综合实验——由学生自行设计考核
