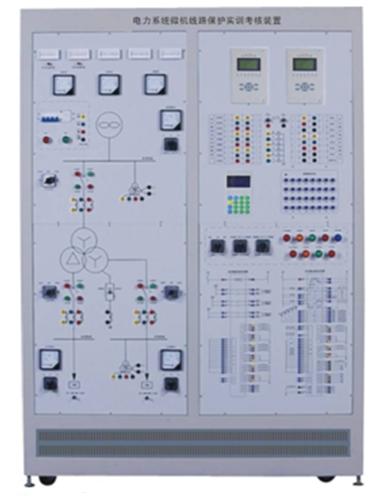

JYJB-2型电力系统微机线路保护实训考核装置

一、概 述
本实训考核装置是综合了目前高职、高专电气类《电力系统自动装置》、《电力系统基础》和《微机保护技术》等课程内容并结合发电厂、变电所及厂矿企业发电、供电和用电等实际情况而研制的新一代实训产品。该装置采用现代电力工程中广应用的微机变压器保护装置，配以电源、三绕组变压器、互感器、故障设置模块等组成。主要完成保护装置特性测试、接线、整合、运行、继保等方面的实训。可用于电力行业培训、也可用于高等院校、高职高专、中专技校等相关专业学生实训考核。

二、实训考核项目
1.系统试验项目
(1)模拟系统正常﹑最大﹑最小运行方式
(2)模拟系统短路
2.微机线路距离保护装置试验项目
(1)相间距离Ⅰ段
(2)相间距离Ⅱ段
(3)零序电流保护
(4)接地距离
(5)工频变化量距离保护
 3.微机线路保护装置试验项目
(1)微机定时限过电流保护
(2)微机无时限电流速断保护
(3)微机带时限电流速断保护
(4)阶段式电流保护
(5)运行方式对保护灵敏度的影响及灵敏度校验
(6)电流电压连锁保护
(7)反时限保护实验
(8)阶段式过电流保护与自动重合闸前加速
(9)阶段式过电流保护与自动重合闸后加速
(10)其它线路保护形式
  功率方向过电流保护
   零序电流保护
   过负荷保护
   低压减载
(11)二次回路接线
(12)二次回路调试
(13)保护计算整定
(14)保护动作试验
4.考核项目————根据题目自行设计﹑自拟步骤自行接线，完成考核
(1)电流电压连锁速断保护与过电流保护
(2)电流电压连锁速断﹑过电流综合保护与自动重合闸
(3)反时限电流保护与过电流保护
(4)反时限﹑过电流综合保护与自动重合闸
(5)电流电压连锁保护与自动重合闸前加速
(6)电流电压连锁保护与自动重合闸后加速
(7)反时限过电流与自动重合闸前加速保护
(8)反时限过电流与自动重合闸后加速保护
(9)二次回路故障排除
